Водосточная система для террасы

Водоотвод ACO Profiline для террасы и эксплуатируемой кровли

Водоотвод для террасы и эксплуатируемой кровли используется для организации открытой дренажной системы. Внешний водоотвод состоит из желоба, по которому течет вода, а также из декоративной съемной решетки с прорезями для сбора воды, которая устанавливается поверх лотка на уровне поверхности кровли или террасы.

Водоотводы производятся из пластика или нержавеющей или оцинкованной стали. Соединение отдельных элементов водостока выполняется с помощью специальных адаптеров. Фиксация решетки осуществляется с помощью специальных пазов.

  • Высота — 50 … 75 мм.
  • Ширина — 130 мм.
  • Длина — 50 … 200 мм.

При устройстве террас и эксплуатируемых кровель необходимо обеспечить надежную защиту здания от воздействия ливневых стоков. Водосточная система кровли и водоотвод на балконе или террасе позволят предотвратить проникновение воды в здание вдоль стен и перед дверьми, а также образование луж возле стен здания.

Особенности водоотводов для кровли и террас

Водоотводящие каналы ACO позволяют эффективно собирать и отводить ливневые стоки с эксплуатируемых крыш, балконов и террас. Они соответствуют всем строительным нормам. Кроме того, выпускаются разнообразные решетки, удовлетворяющие любым архитектурным запросам. Оборудование изготавливается из оцинкованной и нержавеющей стали. Продукция ACO является доступным по цене вариантом для устройства водостока для крыши.

Пристенные каналы имеют следующие преимущества:

  • предотвращение образование луж вокруг здания;
  • быстрый отвод больших объемов ливневых стоков;
  • препятствуют проникновению влаги внутрь здания;
  • во время интенсивных дождей защищают от высоких брызг;
  • могут использоваться как пешеходные дорожки;
  • устойчивы к воздействию ветра.

Водоотводящие каналы ACO соответствуют современным стандартам использования дверей с низкими порогами. Высоту каналов относительно пола можно очень точно регулировать, что позволяет удовлетворять все требования, предъявляемые архитекторами и проектировщиками.

Установка пристенных каналов

Водоотвод на балконе, террасе или крыше осуществляется через боковые отверстия в продольных стенках каналов. Каналы перепускают воду в водосточные воронки, являющимися элементами конструкции водоотводящей системы или расположенные в дренажном слое. Для предотвращения засорения водоприемных отверстий их ширина должна быть не менее 4 мм.

Водоотводящие системы ACO включают в себя:

  • пристенные каналы;
  • верхние секции;
  • поперечные каналы.

Поперечные каналы связывают пристенные каналы и верхние секции. Изготавливаются поперечные каналы шириной 10 см и высотой 3 см и имеют боковые отверстия шириной 4 мм. Концы их располагаются в дренажном слое. Верхняя секция размещается непосредственно над водосточной воронкой, при этом она выполняет роль ревизии. В нашем каталоге вы найдете качественное оборудование для создания водосточной системы кровли и террасы по разумной цене.

Системы водоотвода ACO Profiline

ACO DRAIN ® Profiline — система дренажа и водоотвода на эксплуатируемых кровлях, балконах, террасах. Представляет собой водоотводные каналы из нержавеющей стали с регулируемой высотой.

Характеристика основных элементов ACO Profiline

Каналы Profiline ACO для фасадов и террас состоят из следующих компонентов:

  • каналы,
  • адаптер (промежуточный),
  • адаптер (краевой),
  • угловой элемент.
Дренажные отверстия шириной 4 мм,
цельное дно каналов, встроенные крепления для решеток
и система соединения лотков, несущая способность решеток рассчитана на вес пешеходов и инвалидных колясок.

Регулировка высоты, диапазоны регулировки высоты для разных моделей:

  • 55-78 мм
  • 78–108 мм
  • 108–168 мм
  • или фиксированная высота 50 или 75 мм
  • Материал: оцинкованная сталь или нержавеющая сталь, материал 1.4301
  • Ширина: 100, 130 или 250 мм
  • Длина: 500 или 1000 мм (канал), 600 мм (адаптер)

Канал АСО Profiline

Стандартные каналы не имеют отдельных компонентов и поставляются в собранном виде. Они легко и надежно соединяются друг с другом с помощью простой системы
соединения.

Цельное дно гарантирует стабильность конструкции канала и устойчивость к нагрузкам.
При помощи адаптеров можно формировать линии каналов любой длины.

Адаптер АСО Profiline (промежуточный)

Промежуточный адаптер предназначен для регулировки длины прямолинейного участка пристенного канала. Он размещается между двумя каналами для формирования произвольной длины в диапазоне от 50 до 500 мм. Например, необходимая длина линии 1350 мм составляется из следующих элементов: 2 канала x 500 мм + 1 промежуточный адаптер

Угловой элемент АСО Profiline

Угловой элемент позволяет формировать линии каналов с поворотами под углом от 0 до 90° без необходимости вырезать скосы на каналах. Угловой элемент служит
для соединения каналов под углом, создавая устойчивую опору для решеток. (Угловые элементы нельзя соединять с адаптерами!)

Адаптер АСО Profiline ACO (краевой)

Краевой адаптер служит для формирования прямолинейного участка пристенной линии каналов требуемой длины. Он позволяет удлинить линию каналов в диапазоне
от 100 до 550 мм с любой стороны линии.

Например, необходимая длина линии 890 мм составляется из следующих элементов: 1 канал x 500 мм + 1 краевой адаптер

Типы системы водоотвода ACO Profiline

Схема размещения основных элементов ACO Profiline

Элементы системы

1 — канал 1000 мм
2 — канал 500 мм
3 — решетка
4 — боковой канал
5 — защита кровельного слива
6 — надставка защиты кровельного слива
7 — решетка кровельного слива
8 — угловой элемент с регулировкой 0-90о
9 — угловая решетка
10 — торцевая заглушка
11 — выравнивающий элемент

Каналы малой глубины Multiline V 100


Класс нагрузки А15 — Е600.

Канал V 100 с креплением DRAINlock ® полимербетонный высотой 6, 8 и 10 см с защитным пазом для герметизации.

Воронки ACO Spin для гравитационного водоотвода

Гидроизоляцию кровли можно разделить на две группы:

  • Плоские кровли с одним слоем гидроизоляции
  • Плоские кровли с двумя слоями гидроизоляции

Водосточные воронки для плоских кровель ACO Spin, благодаря их модульной конструкции, можно использовать в кровлях всех типов. В кровлях с двумя слоями гидроизоляции корпус воронки встраивается в слой пароизоляции, а ее верхняя секция — в слой гидроизоляции кровли.На воронках имеются зажимные герметизирующие фланцы, которые обеспечивают интегрирование воронок с гидроизоляцией, выполненых из любых стандартных материалов.

Водосточные воронки устанавливаются в специальные изолирующие корпуса для предотвращения конденсации влаги на их внешней поверхности, что особенно важно для плоских кровель с теплоизоляцией, озелененных кровель и многоэтажных парковок.

Технические характеристики

Чугунная водосточная воронка DN 70 для гравитационного водоотвода

Система комплектуется каналом с вертикальным отводным патрубком диаметром 110 мм, а также дополнительными аксессуарами — торцевыми заглушками начала и конца канала и заглушкой с патрубком диаметром 50 мм.

Возможно применение различных типов решеток из стандартного перечня серии Gala.

Источник статьи: http://www.buildeng.ru/catalog/drenazh_filtratsiya_i_sistemy_vodootvoda_aco/vneshniy_vodootvod/vodootvod_dlya_terrasy_i_ekspluatiruemoy_krovli/

Водосточная система – особенности систем разных типов, тонкости выбора

Какими бы прочными ни были строительные материалы, их злейший враг – вода: впитываясь, она в холодные сезоны замерзает, расширяется и постепенно вызывает деструкцию. Даже удлиненные свесы кровли не способны полностью предотвратить намокание, да и вода будет скатываться к основанию, а организация скрытого водоотвода — слишком сложный и затратный процесс. Поэтому для защиты фасада, цоколя и фундамента зданий от осадков и талых вод повсеместно используются наружные водосточные системы.

В данном курсе академии рассмотрим основные моменты, касающиеся водостоков, а именно:

  • Типы водосточных систем.
  • Плюсы и минусы пластиковых водосточных систем.
  • Плюсы и минусы металлических водосточных систем.
  • На что обратить внимание при выборе водосточной системы.

Типы водосточных систем

Имеющиеся сегодня на рынке водосточные системы классифицируются по главному признаку, определяющему их характеристики – по материалу, из которого изготовлены. Современные водостоки бывают двух типов:

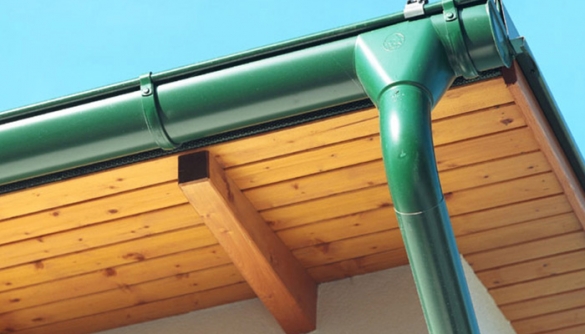

  • пластиковые (полимерные) – из особого поливинилхлорида (ПВХ);
  • металлические – алюминиевые, алюцинковые, стальные с различными покрытиями, медные, цинк-титановые и др.

Под пластиковыми водостоками понимаются изделия, полностью выполненные из ПВХ, металлические же системы сегодня бывают и композитными. На металлическую основу наносится грунт и слой защитно-декоративного полимерного покрытия – полиэстер, модифицированный полиэстер, пурал, пластизол. Получается металлопластиковый водосток, но его не выносят в отдельную категорию, это разновидность металлической системы.

На отечественном рынке полимерные водосточные системы появились сравнительно недавно, поэтому длительное время качественный и долговечный водосток у всех ассоциировался только с металлом. Однако теперь ситуация изменилась, и многие выбирают пластик, как достойную альтернативу металлу.

И хотя некоторые все еще с предубеждением относятся к полимерным системам, кто-то уже убедился в их работоспособности.

Непонятно, почему пластиковые водостоки должны быть хуже. У любого материала есть свои плюсы и минусы. Пластик обладает такими свойствами, которыми не обладает металл, и наоборот. Вы выбираете себе тот материал, который вас больше всего устраивает. У нас установлена пластиковая система. Минусов для себя не нашли.

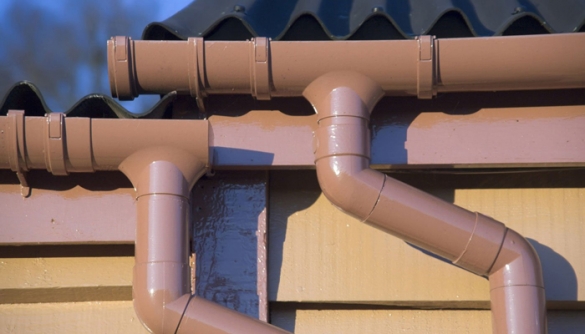

Плюсы и минусы пластиковых водосточных систем

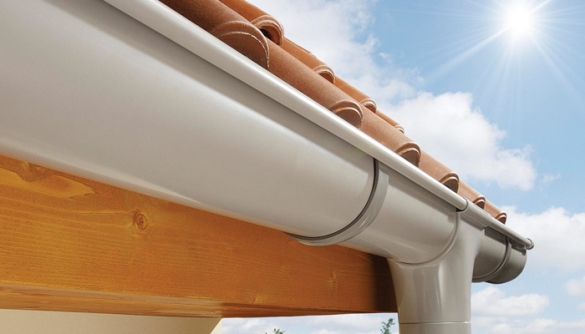

Одна из важнейших для потребителя характеристик пластикового водостока – доступность, на фоне достойного качества. Современные пластиковые водосточные системы изготавливают из модифицированного полимера (винила), характеризующегося высокой прочностью, устойчивостью к механическим воздействиям, высоким и низким температурам и их колебаниям. В отличие от пластика предыдущего поколения, современный не становится хрупким на морозе и способен выдерживать большие нагрузки, что актуально снежной зимой или в межсезонье с ливнями. И если раньше такие водосточные системы позиционировались, как нечто временное, рассчитанное на небольшие домики дачного типа или хозяйственные постройки, то сейчас ситуация изменилась.

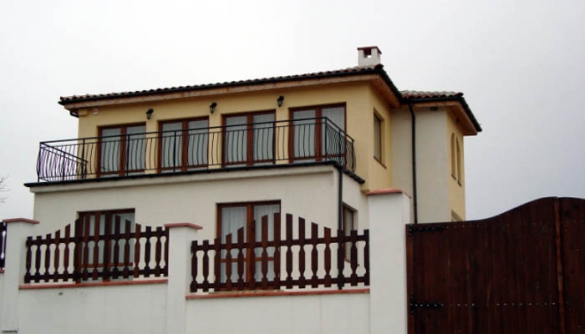

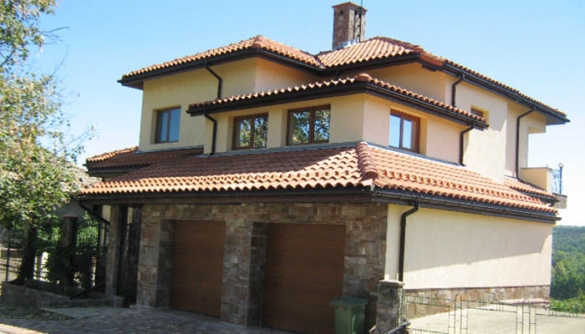

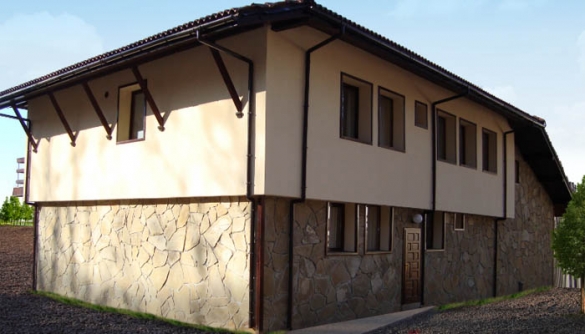

Самый востребованный и практичный способ удаления осадков с кровельного покрытия – наружный организованный водоотвод (водосток). Водосточные системы необходимы любой кровле, так как они защищают здание от прямого или косвенного переувлажнения. Посредством водостока вода с крыши собирается и направляется в специально организованный отвод, благодаря чему вокруг дома не образуются лужи, а по холодам — и наледь. Пластиковые водосточные системы отлично подходят как для небольших и средних жилых домов, так и для административных и промышленных зданий.

Кроме прочности, еще одним достоинством пластиковых водостоков является способность воспринимать нагрузку без деформации и разрушения – как только воздействие прекратится, пластик вернется в исходное положение.

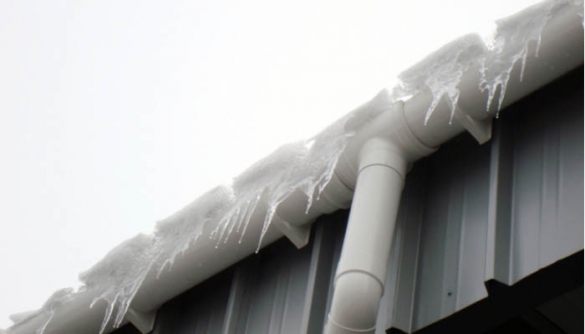

Пять лет стоит пластиковый водосток, проблем никаких, пару лет назад была зима с большим количеством оттепелей, и на западном скате намерзла большая глыба льда и, вырвав крепежные саморезы из лобовой доски, вся конструкция (14 метров погонных) рухнула. Все осталось цело, весной прикрутил новые саморезы, защелкнул желоба, и все работает, так что хрупкость пластиковых водостоков сильно преувеличена. Лестницу тоже много раз опирал на водосток – пружинит, но не ломается.

Иногда случаются непредвиденные ситуации, но в целом пластиковые системы своих владельцев не разочаровывают.

За пять лет службы пластикового водостока поменяли один пролет – градом пробило, даже установщики удивились, как такое могло получиться. Плюс в одном месте немного стык разошелся, подтянули. На большой дом тоже установил пластиковый водосток.

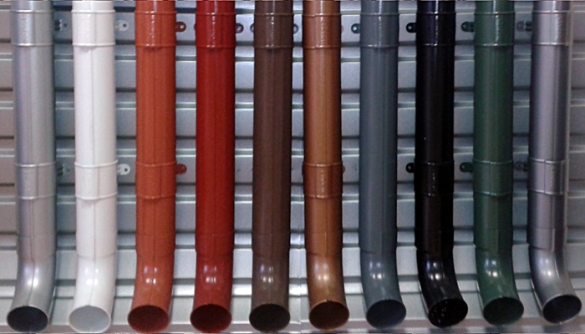

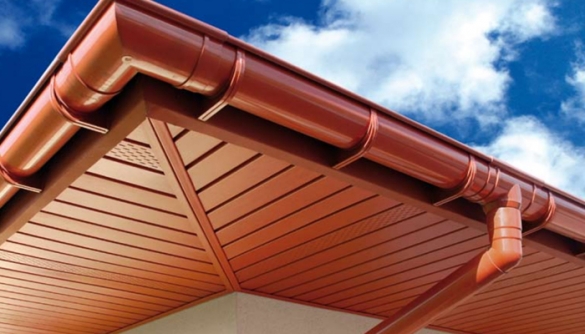

Что касается декоративности, системы представлены как классическими – белым и коричневым, так и другими цветами, например, бежевым, серым или бордо, в зависимости от конкретной марки. Реально подобрать водосток под общую стилистику оформления, чтобы она вписалась в дизайн и подчеркнула достоинства фасада и кровли. Не менее важна и универсальность полимерных систем – большое количество доборных и крепежных элементов позволяет монтировать водосток на кровлях любых сложных форм. Это особенно актуально в загородном частном строительстве, где популярны эркеры, разноуровневые крыши и обилие террас.

Пластиковые системы водостока имеют большое количество комплектующих, разные диаметры труб и удобные переходники, что позволяет обеспечить монтаж на всех основных видах кровли. Герметичность собранной системы достигается за счет уплотнителей и максимально надежной фиксации элементов при монтаже. При этом не требуется специальных инструментов – детали соединяются между собой одним щелчком.

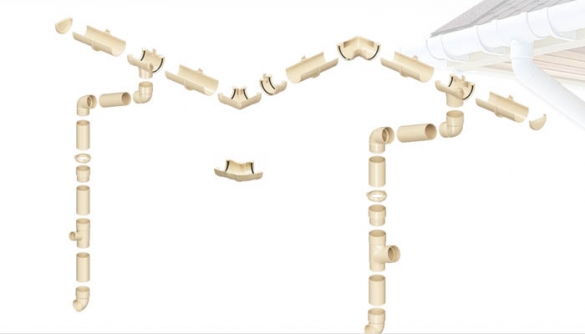

Пластиковые водосточные системы комплектуются несколькими типами элементов.

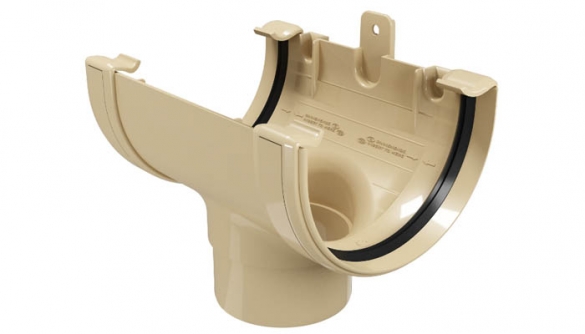

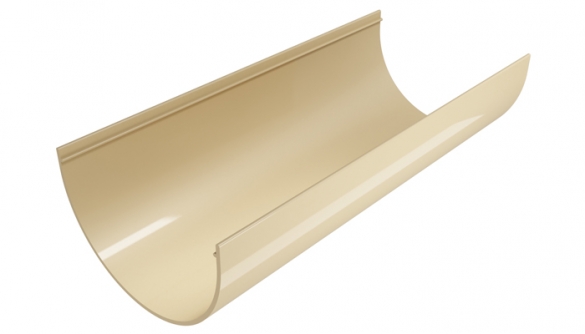

  • Сбор и отвод воды – желоба, воронки, трубы, сливные колена.

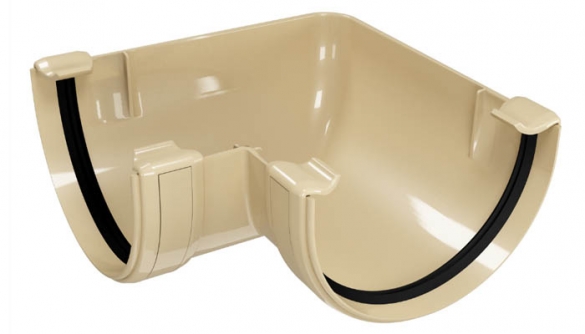

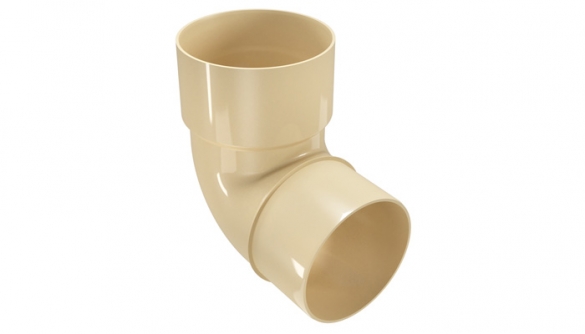

  • Соединение и переходники – углы под 90 ⁰ и универсальные углы от 60 до 160⁰, соединители желобов, соединители труб, тройники для труб, колена, муфты.

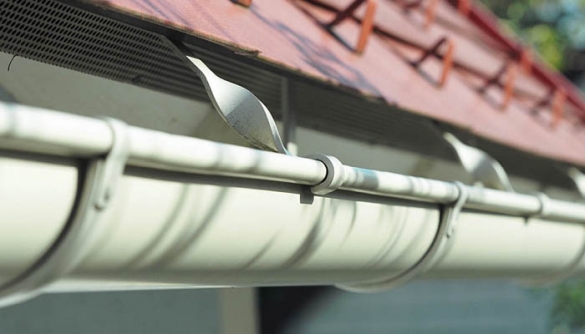

  • Фиксация – кронштейны желоба, хомуты, вертикальные и горизонтальные планки, планки для покрытий из мягкой черепицы, метизы. Кронштейны и хомуты обычно пластиковые, планки чаще металлические.

К недостаткам полимерных водосточных систем чаще всего относят «хлипкость», сравнительно небольшой срок службы и склонность цветных изделий к выгоранию. Качественная продукция из пластика имеет толщину стенки от 2,2 мм, и ее сложно назвать «хлипкой», если же недобросовестные производители экономят на сырье, то это не проблема продукта в целом, а особенность некоторых, как правило, совсем уж бюджетных марок. Срок службы, опять же, качественного полимерного водостока составляет 15-30 лет. Это меньше, чем у металлической разновидности, но достаточно солидно.

Больше всего претензий — к выгоранию цвета, особенно, если речь о коричневом или другом, насыщенном оттенке. Благодаря особым стабилизаторам и окрашиванию полимера в массе, производителям удалось значительно продлить период, в течение которого цвета темной гаммы остаются неизменными. В среднем, гарантия на сохранность цвета у известных брендов составляет 10 лет.

Полимер последней разработки отличается от предшественников устойчивостью к ультрафиолетовому излучению, агрессивным средам и температурным перепадам. Производители качественных водосточных систем дают гарантию на выцветание до 12 лет – в течение этого срока сохранится исходный насыщенный цвет.

Многие с сомнением относятся к пластиковому водостоку, но реальный опыт владельцев таких систем доказывает обратное.

Вот говорят, пластик выгорит и деформируется через пару лет, особенно, бюджетный. А почему так однозначно? Моя пластиковая водосточка осталась такой же пластичной, как и при покупке, и цвет не особо изменила, и форму сохранила. Возможно, она, конечно, небюджетная, но все равно, дешевле металлической. Да, я купил ее изначально в качестве временной, чтобы заменить постепенно, но теперь думаю, что и дальше везде буду ставить пластиковую.

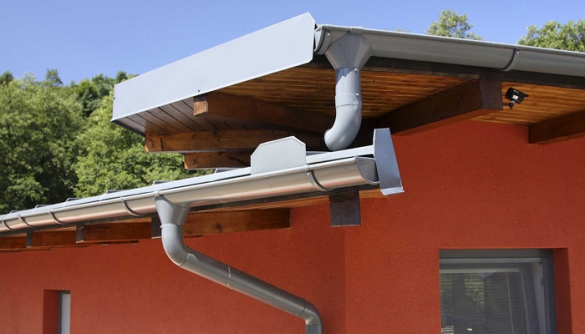

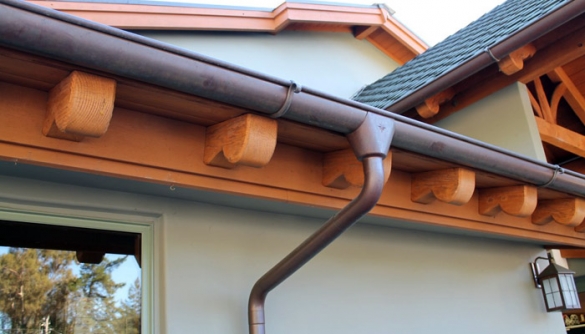

Плюсы и минусы металлических водосточных систем

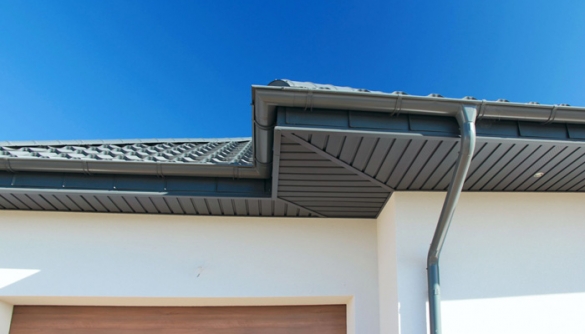

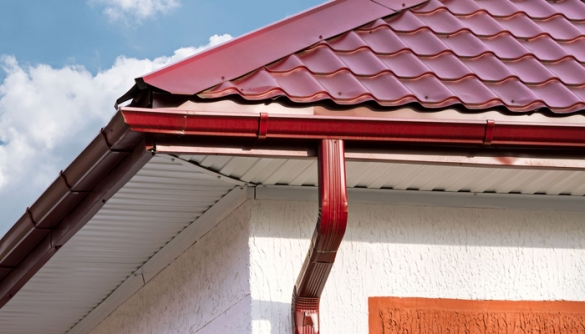

Десятилетиями у металлического водостока просто не было конкуренции, да и с появлением пластикового аналога для многих металл так и остается единственно возможным вариантом. Этому способствует внушительный перечень достоинств:

  • Долговечность – в зависимости от вида металла, до 100 лет (медь, титан-цинк).
  • Прочность – элементы могут погнуться при сильном механическом воздействии, но не лопнут и не сломаются.
  • Износостойкость – ни летний зной на Юге, ни суровые зимы Севера металлу не страшны.
  • Декоративность – металлические системы смотрятся солидно, обширная цветовая гамма упрощает выбор в тон к кровле.

Однако, все относительно – такие «долгожители», как медь и титан-цинк — это премиум-сегмент, доступный единицам. Срок службы металлических систем, доступных большинству – 30-60 лет, но и это в два, а то и три раза больше, чем у пластика. Ремонтированный элемент видно невооруженным глазом, а если речь о металлопластике, и повреждено покрытие, то это еще и очаг коррозии, как и любое другое повреждение защитного слоя. В этом случае срок службы значительно сократится. Естественно, что ни алюминий, ни алюцинк, ни медь, ни титан-цинк никогда не выцветут, тогда как защитный полимер так же подвержен выгоранию. И если пурал и пластизол могут похвастаться повышенной устойчивостью к УФ излучению, то полиэстер со временем утратит яркость. К явным же недостаткам металлических водостоков относят следующее:

  • Стоимость – качественный металл дороже качественного пластика.
  • Вес – иногда этот фактор решающий.
  • Подверженность коррозии, возможность повреждения защитного слоя в процессе монтажа или эксплуатации (кроме меди).
  • Сложность монтажа – необходим определенный набор инструментов и дополнительная герметизация стыков.

Тем не менее, металл пока занимает лидирующие позиции на рынке, хотя и пластик достаточно востребован. Возможно, со временем эта ситуация изменится, ведь сравнительно недавно полимерные водостоки вообще не воспринимали всерьез, а сейчас они составляют достойную конкуренцию металлическим.

Источник статьи: http://www.forumhouse.ru/journal/articles/7896-vodostochnaya-sistema-osobennosti-sistem-raznyh-tipov-tonkosti-vybora
