Каркас теплицы «Новатор-ТИТАН» (Новатор-4), ширина 3 метра

Особенности каркаса теплицы «Новатор-Титан»:

Теплица «Новатор-Титан» разработана с учетом требований самых заснеженных регионов России, для максимального спокойствия садоводов. «Титан» — выдержит любые снеговые нагрузки, данная теплица была уже оценена садоводами со всей России. Каким бы сильным не был ветер, и сколько бы не выпало снега, сотовый поликарбонат, надежно закрепленный на усиленных дугах, выдержит эту нагрузку. Конструкция разрабатывалась с учетом экстремальных зимних условий, владельцы земельных участков, разместившие у себя на даче или рядом с домом модульный комплект, могут не волноваться из-за погодных условий с разрушительным потенциалом.

Форма каркаса	Арочная
Цвет каркаса	Зелёный мох
Сопротивление снеговым нагрузкам	Очень высокое
Шаг дуги	66 см
Ширина	3 метра
Высота	2,1 метра
Длина	4, 6, 8, 10 и более (кратно 2 м)
Вес каркаса 4 метра	93 кг
Вес удлинения 2 метра	30 кг
Количество транспортных мест	?
Кол-во поликарбоната на теплицу 4 метра	18 пог. метров
Кол-во поликарбоната на удлинение 2 метра	6 пог. метров

Дополнительные преимущества теплицы «Новатор-Титан»:

• Изготавливается из цельных дуг 40×20 мм загнутые по ребру максимальной жёсткости, с шагом 65 см.
• Основание из трубы 40×40 мм.
• Сварочные швы строго по ГОСТу круговой сваркой.
• Теплица оснащена резиновым уплотнителем со стороны фронтона для плотности прилегания поликарбоната по срезу вдоль дуги, что делает внешний вид аккуратным и уплотняет прилегание поликарбоната.
• Каркас «Титан» покрыт полимерной краской в заводских камерах, что создает максимально прочное и красивое покрытие для железа на долгие годы.

Открыть описание полностью

Комплектация КАРКАСА теплицы «Новатор-Титан» 3х4 м:

• Фронтон(дверь/форточка) из проф.трубы 40х20мм: 2 шт;
• Дуга цельная из проф. трубы 40х20мм: 5 шт;
• Основание из проф. трубы 40х40мм: 4 шт;
• Перемычка (стяжка продольная) из проф трубы 20х20мм: 6 шт;
• Фурнитура на каркас 3х4: 1 комплект
• Колья для крепления в грунт: 6 шт;
• Резиновый профиль 12 метров;
• Паспорт-инструкция по сборке на оригининальную теплицу «Новатор»: 1 книжка.
• Цвет каркаса: зеленый мох.

Мы комплектуем наши теплицы всеми деталями и саморезами для монтажа!

* Вы можете отметить «+» поликарбонат для комплектации теплицы в г. Ижевск. В других городах поликарбонат транспортной компанией не доставляется и приобретается отдельно.

Для профессионального монтажа поликарбоната Вы можете заказать термошайбы, а также перфорированную ленту. Они увеличат срок эксплуатации поликарбоната на конструкции.

Для более комфортного использования теплицы, предлагаем Вам несколько дополнительных опций:

Полезное видео «Как самостоятельно монтировать теплицу «Новатор»

Монтаж данной конструкции считается простым, доступен большинству не имеющих опыта монтажных работ мужчинам. Для самостоятельной сборки ознакомьтесь с инструкцией. Рекомендуем для просмотра видео по монтажу теплицы.

Как оформить заказ товара, его доставку и монтаж:

1. Чтобы оформить заказ на теплицу на сайте, выберите интересующий вас размер, учтите, что в разделе «каркасы теплиц» поликарбонат не входит в комплект. Поликарбонат можно выбрать к доставке только при условии нахождения в городах, где есть пункт самовывоза. Укажите все Ваши комментарии к заказу. Если нужны дополнительные опции, при необходимости отметьте. Далее ожидайте ответ и подтверждение о приеме заказ.

2. Доставим садоводам каркасы без поликарбоната по всей России посредством ТК (работаем с различными ТК). С условиями доставки, вы можете ознакомиться в разделе «Покупателям»- Доставка и Оплата.

3. Интернет – магазин «НОВАТОР» в ближайших районах Ижевска предлагает монтажные работы и доставку на участок. По стоимости монтажа можно ознакомиться здесь. Для других городов и районов стоимость монтажа уточняйте у Представителей и дилеров. Сегодня продукцию «Новатор» представляют по всей России множество магазинов и предпринимателей.

Источник статьи: http://novator18.ru/products/karkas-teplitsy-novator-titan

Теплица «Новатор 2»

Каркас теплицы выполнен из усиленной профильной трубы 40х20 мм и 40х20 мм с высококачественной порошковой окраской. Цельногнутые дуги сечением 40х20 мм располагаются с интервалом 1 м. Обвязка представлена мощной трубой 40х20 мм с сваями-фиксаторами к грунту метровой длины. Увеличен размер форточек. В базовый комплект входит коньковый усилитель.

— Купить сейчас!

Общее описание:

Размеры теплицы:

— ширина: 3 м;
— высота: 2 м;
— длина: 4, 6, 8, 10, 12 м и т. д.
Дополнительно: Теплица может быть разделена на 2 функциональные части путем установки перегородки.

Транспортировочные размеры:

Каркас теплицы поставляется в виде сварных арок и торцов в сборе, а также комплекта фурнитуры необходимой для окончательной сборки. Габаритные размеры каркаса 3000х2000х400 мм Покрытие (листы сотового поликарбоната) поставляется в рулонах длиной – 2,1 метра и диаметром 1 метр (все листы на теплицу скручены в один рулон).

Комплектации теплиц:

Каркас теплицы (сварные фронтоны в сборе, цельногнутые арки), обвязка основания, трубы фиксаторы каркаса в грунт, покрытие — поликарбонат (Россия), ручки для дверей и форточек, а также фурнитура для сборки каркаса и крепления поликарбоната.

Каркас теплицы идентичен каркасу в базовой комплектации. Покрытие — Австрийский поликарбонат LEXAN толщиной 6 мм бесцветный с 2-х сторонним защитным лаком от старения на солнце, либо толщиной 4,5 мм LEXAN SOFTLITE(специальный цвет улучшающий терморегулирование при высоких температурах путем отсекания излишнего тепла, но не сокращающий пропускания нужного растениям спектра. LEXAN SOFTLITE — специализированные листы для растениеводства) с 2-х сторонним защитным лаком от UV-старения (4 мм защищается с 1-й стороны). В комплектацию включены все необходимые комплектующие для ПРОФЕССИОНАЛЬНОГО монтажа поликарбоната (перфорированная лента,торцевые профили, термошайбы, фронтонный уплотнитель).

Дополнительные товары для теплицы :*

Выполнено из сотового поликарбоната и алюминия.

Длина 4, 6, 8, 10 м и т.д. от 840р.
Купить

Все представленные в данном разделе дополнительные приспособления позволят решать практически все задачи возникающие в процессе проветривания и полива растений с минимальным привлечением человека. Системы способны длительное время работать в автономном режиме без вмешательства человека. Особенно оценят плюсы автоматизации дачники, которые не имеют возможности присутствовать на участках в рабочие дни, а приезжают только на выходные. Теперь не обязательно просить соседей присматривать за вашей теплицей! Теплица сама днем откроет форточки для проветривания, а вечером закроет их на ночь. Автоматическая (полуавтоматическая) система капельного полива не позволит вашим растениям засохнуть во время жары,растения будут поливаться каждый день.

Дополнительные товары для поликарбоната:*

Специализированная лента для проклейки каналов сотового поликарбоната, необходима для предотвращения попадания внутрь пыли и грязи, при этом за счет вставок «дышащего» не тканного материала не препятствует попаданию воздуха и проветриванию сот пластика.

Продается рулонами, в 1 рулоне 33 п.м., одного рулона хватает на теплицу длиной не более 12 м. от 165р.
Купить

П-образный профиль из поликарбоната служит для защиты сот пластика от прямого попадания грязи, также необходим при использовании перфорированной ленты для защиты клеевого слоя ленты. Цвет — прозрачный.
Продается по 1 шт, длина одного профиля 2.1 м.
Расчет по теплицам: 4 м — 9 шт., 6 м — 11 шт., 8 м — 13 шт., 10 м — 15 шт., 12 м — 17 шт. (цена указана за 1шт.) от 55р.
Купить

Уплотнительная резина

П-образная резина — необходима для герметизации фронтонов теплицы. Подходит для теплиц укомплектованных сотовым поликарбонатом толщиной от 3,5 до 6 мм.

Продается: комплект 12 п.м.

Термошайбы

Необходимы для правильного монтажа поликарбоната. Помогают избежать:
— повреждения внутренних каналов, при креплении листа к каркасу;
— подтекания;
— погнутости листа, возникающей из-за теплового расширения листа.

Продаются комплектами по 25 шт. (цена указана за 1 шт.). Цвет — прозрачный.

Рекомендуем обратить Ваше внимание на список данных товаров, они позволят сохранить эстетичный вид Вашей теплицы, ликвидировать сквозняки, а также герметично и надежно зафиксировать пластик на каркасе.

Источник статьи: http://www.tbc-empire.ru/production/greenhouse/dacha/Novator_2/

Теплица Новатор: Важные Характеристики

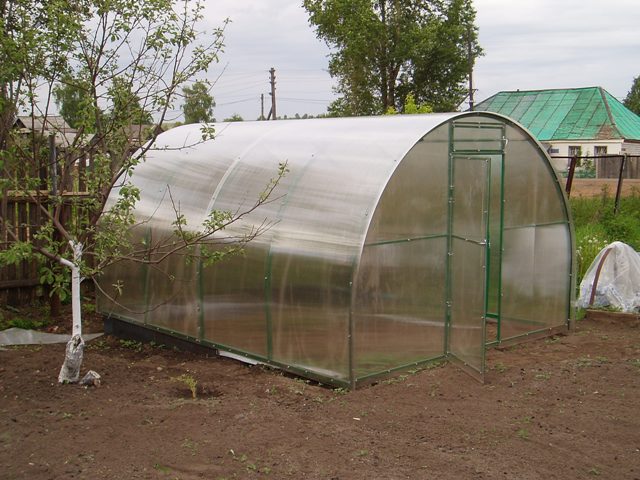

Фото теплицы «Новатор»

Новатор усиленная теплица— это мощная и устойчивая конструкция, выполненная из оцинкованных труб, покрытых термодиффузионной пленкой. Она способствует защите от влияния агрессивных сред.
Несущий каркас изготовлен из качественной стали, способной выдерживать любые физически нагрузки и противостоять механическим воздействиям (толщина стенок 2 мм).

Для чего используется теплица и ее составные

Свое громкое название Новатор теплицы получили благодаря уникальным инновациям, влияющих на оптимизацию по выращиванию овощных культур в обычных условиях.
Рассмотрим подробнее:

• Этому способствовала и комплектация гидроавтоматики для самостоятельного проветривания и орошения, что повлияло на новый режим посадочного сезона, который можно начинать ранней весной.
• Любители активного времяпровождения на огороде и дачных участках потребляют много сил и ресурсов для обустройства территории под посадку плодово-ягодных культур, цветов и овощей.

Парники, укрытия и теплицы позволяют ускорить процесс и оптимизировать затраты. Как результат – свежие овощи подаются на стол через максимально короткий срок после посадки.

Оцинковка труб, ее назначение

Оцинкованные трубы для усиленной конструкции

Внешнее покрытие металлической конструкции защищает от влияния негативных факторов:

Примечание. На протяжении всего срока службы Новатор теплица 2 сохраняет свои первоначальные свойства, что способствует длительности использования без дополнительного монтажа.

Сотовый поликарбонат в качестве покрытия парника:

• Вся конструкция состоит из фрагментов, сборка которых займет немного времени с помощью специальных приспособлений.
• Стенки сооружения представлены из сотового поликарбоната, который пропускает много света, задерживает тепло и обеспечивает конденсацию воздуха.

Крепёж для теплицы Новатор:

• Для возведения сооружения пригодятся крепежи и детали повышенной жесткости, соединения которых обладают рядом преимуществ перед сваркой.

Отличительные характеристики конструкции

Специалисты данного направления проектировали изделие так, чтобы продольные балки фиксировались перпендикулярно к дугам, и равномерно распределяли напряжение на корпус.
Итак:

• Новатор 2 теплица обладает каркасом, дуги которого повторяются через каждый метр устройства.
• Несущие детали загнуты по ребрам жесткости и обладают параметрами: сечение 4х2 см вверху и 4х4 см у основания. Такое устройство не предполагает зимнего демонтажа – она легко перенесет большие снегопады и ветра.
• Теплица оборудована специальными приспособлениями для подвешивания растений.
• Якоря предусмотрены для установки теплицы непосредственно в грунт.
• Двери предусмотрены для естественной циркуляции воздуха.
• Возможна самостоятельная установка и монтаж. Возвести теплицу своими руками, не составит труда, как новичку, так и профессионалу.

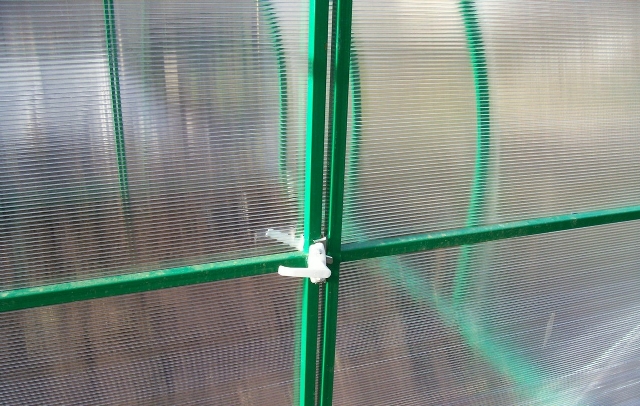

• Входные проемы теплицы, которые расположенные в ее торцах, оснащены замками.
• Имеется вспомогательная перегородка внутри изделия.

Внимание! Некоторые культуры плохо приживаются рядом, а перегородка позволит разделить пространство на два сектора.

Особенности и преимущества

Основные преимущества конструкции

Тепличное сооружение прошло «огородные» испытания условиях сурового климата и нашло своих поклонников среди местных жителей на севере страны, благодаря следующим качествам:

• Регулировка высоты под определенные типы культур.
• Применение материалов для создания благоприятного микроклимата, ускоряющего рост и созревание растений: поликарбоната, полиэтилена, полипропилена, стеклянных конструкций.
• Стабильный прогрев грунта – основная составляющая свежих и натуральных фруктов, собранных в любое время года.
• Объемные параметры строения расширяют горизонты для посадки большого количества рассады, а арочная форма каркаса обеспечивает достаточное поступление солнечных лучей.
• Вентиляционная система проветривания Новатор теплицы помогает корням укреплять свои позиции, что непременно скажется на объемах урожая.
• Защита периметра не пропускает внутрь теплицы местных вредителей и птиц.
• Бесперебойная подача воды, света и тепла порадуют культуры прекрасными условиями.
• Растениям в тепличных сооружениях достаточно тепло и комфортно в холодную погоду. В момент повышения температуры можно воспользоваться дополнительным проветриванием.
• Теплица Новатор, представленная на фото, выпускается разных размеров, каждый может выбрать оптимальный вариант для себя.
• Большие размеры установки позволяют обустроить участок для хранения садового инвентаря или установки теплооборудования (котла).

Важные характеристики, относящиеся к теплицам конкретных параметров
Увеличение длины с помощь вспомогательной секции.	Рекомендуется обратить внимание на объект размером 3*4м.
Уникальная возможность для возведения разделительных перегородок	Предпочтительна конструкция с параметрами 3*8.
Легкий монтаж	Интересный вариант с размерами 3*10.
Мобильность, удобство и транспортировка	Все типы.

Дополнительные особенности

Установка теплицы на фундамент(см.Фундамент для теплицы из поликарбоната – устройство своими силами) увеличивает сроки ее эксплуатации. В качестве подушки используются камни, кирпичи или монолитные установки. Фундамент предусмотрен для транспортировки водных оттоков, скопившихся на стенах сооружения, по предусмотренной гидросистеме.

Интересно! Монтаж теплицы возможен на открытой местности, не зависимо от ее характеристик: повышенная влажность, скалистость или неровная поверхность участка.

Комфорт и удобство по уходу за растениями предполагает малые затраты времени. Отныне дачнику или огороднику больше не нужно находиться целый день в огороде для полива, удобрения и создания оптимального режима для растений.
Что для этого требуется? Можно просмотреть короткометражное видео по сборке и эксплуатации конструкции.

Монтаж

Приобретенный комплект (базовый блок) включает в себя каркас, обладающий параметрами 3х4 м, а так же запасными балками для придания длины 3х2 м. Поликарбонатовые плиты можно купить отдельно или же обратиться к профессионалам с просьбой, включить листы в комплектацию.
Проведение работ:

• Идеальные варианты заказа — 3 установочных блока с двумя рулонными конструкциями сотового поликарбоната. Каркас поступает к потребителю в разобранном состоянии. Это значительно упрощает транспортировку к точке назначения.
• Достаточно запастись стандартным набором дачника – отвертка, гаечный ключ, плоскогубцы и произвести сборку конструкции в полевых условиях на даче или приусадебном участке. Фурнитура поставляется вместе с сооружением Новатор 2 теплица: элементы против запахивания, петли для подвязки, замки и дверные ручки, крепежи.

Комплектация тепличных устройств:

• Автоматика для полива.
• Окна для циркуляции воздуха.

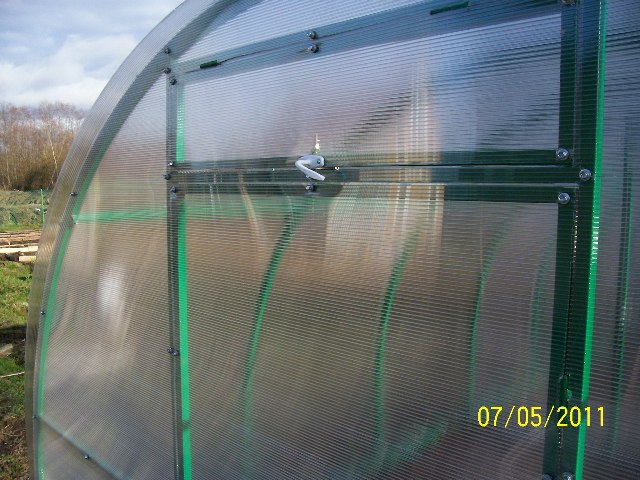

• Автоматика для самозакрывающихся форточек(см.Форточка для теплицы из поликарбоната — делаем правильно).
• Поликарбонатовая перегородка для деления теплицы на части (глухая и динамическая).

Инструкция монтажа:

• После установки каркаса на грунт, происходит натяжка рулонного пласта из поликарбоната, его фиксация и монтаж промежуточных деталей. На произведение работ понадобится 3-4 часа.

Какой подойдет фундамент

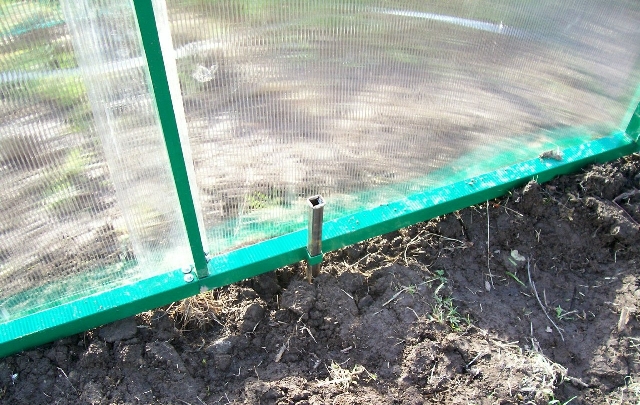

• Серия новатор не требуют установки фундамента. Она монтируется непосредственно в грунт с помощью забивных свай.
• При желании прибегнуть к углублению фундамента, можно рассмотреть 2 способа монтажа. Ниже приведена инструкция.

• Важно выкопать яму соизмеримую с размерами основания теплицы.
• По периметру котлована создается защитная опалубка, которая заливается цементным раствором (подошва из песка или щебня).
• Спустя 7 дней можно создавать прочное сооружение для активного роста растений.

Фундамент на стальной раме. Его обустройство займет меньше времени и станет лучшим решением для арочных теплиц.
По окружности конструкции забивается арматура, которая очеркивает прямоугольную форму и размеры теплицы. Используя саморезы, к раме крепятся стальные дуги, а дальше все по схеме.

Модернизация

Теплица усиленная Новатор. Прочные дуги каркаса (4х2 cм), перекрытия (2х2 cм), основание (4х4 cм).

Примечание. Теплица Новатор «Премиум». Обладает сечением дуг 3х2 см и 3х3 см. Основное отличие — применение поликарбоната с двухсторонним покрытием UV-лака.

Низкая цена и оперативная доставкатеплицы Новатор позволяет сделать выгодный заказ любому дачнику и обладателю частного сектора. Остается лишь потратить пару часов для возведения приспособления – и сочные, спелые овощи с собственной грядки будут украшать ваш стол круглый год.
