LIBRA H6
- Рекомендуется использовать с планками Libra WP5 и заглушками Libra CC.
- Материал: цинко-алюминиевый сплав

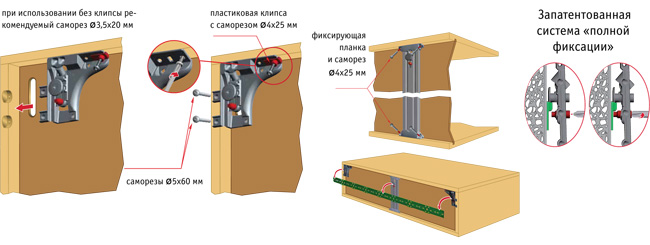

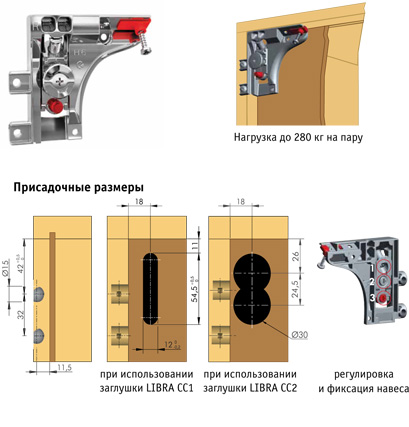

СХЕМЫ УСТАНОВКИ СКРЫТЫХ НАВЕСОВ LIBRA H6 И LIBRA CH
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КОРОБА НА СТЕНЕ
РАСЧЕТ КОЛИЧЕСТВА ПРОФИЛЬ-НАВЕСОВ LIBRA CH В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ КОРОБА
Данные получены опытным путем для коробов глубиной 400 мм. Глубина короба может быть изменена. Производитель рекомендует изготовить опытный образец перед введением изделия в серийное производство.
Преимущества:
- предназначен для коробов верхнего и нижнего ярусов;
- правый/левый навесы с двумя полукруглыми штифтами Ø15 мм, с заранее установленной пластиковой клипсой и саморезом для крепления к верхней части короба;
- абсолютная незаметность — единственное видимое отверстие внутри короба закрывается заглушкой;
- запатентованная система регулировки короба по высоте и глубине;
- запатентованная система фиксации короба.
Преимущества использования скрытых навесов Italiana Ferramenta
- Абсолютная незаметность навесов
Скрытые навесы LIBRA устанавливаются за задней панелью короба. Это позволяет произвести мебель высочайшего класса и удовлетворить желания самого взыскательного покупателя вашей мебели, так как все, что вы увидите внутри короба, – это маленькая, аккуратная заглушка. - Самая высокая нагрузка в своем классе и устойчивость к агрессивной среде
Максимальная нагрузка на два навеса составляет от 150 до 190 кг для коробов верхнего яруса.
Навесы для коробов нижнего яруса специально разработаны для возможности использования в коробах ящиков, которые при полностью выдвинутом состоянии увеличивают рычаг и создают дополнительную нагрузку на короб. Максимальная нагрузка на эти навесы составляет 280-500 кг.
Скрытые навесы LIBRA изготовлены из высококачественных материалов, устойчивых к воздействию «агрессивной среды».
Запатентованная система регулировки положения короба по высоте и глубине
В навесах LIBRA регулировка по высоте (от 13 мм) и регулировка по глубине (от 12 мм) осуществляется НЕЗАВИСИМО друг от друга, это позволяет производить точную регулировку короба за один подход.
Вертикальная регулировка в системе LIBRA H1, H2, H6 составляет 13 мм, при этом, в отличие от систем, использующих червячную передачу, она значительно легче, что позволяет регулировать высоту короба даже в полностью нагруженном состоянии.
Профиль-навес для кухонных коробов нижнего яруса обладает запатентованной системой регулировок, которые позволяют легко устанавливать и снимать короб. Регулировки по высоте и глубине составляют 15 мм.
Все семейство кухонных навесов LIBRA оснащено инновационной запатентованной системой полной фиксации, которая предотвращает возможность выпадения навеса из рейки.
Преимущества:
- предназначен для коробов верхнего и нижнего ярусов;
- правый/левый навесы с двумя полукруглыми штифтами Ø15 мм, с заранее установленной пластиковой клипсой и саморезом для крепления к верхней части короба;
- абсолютная незаметность — единственное видимое отверстие внутри короба закрывается заглушкой;
- запатентованная система регулировки короба по высоте и глубине;
- запатентованная система фиксации короба.
Преимущества использования скрытых навесов Italiana Ferramenta
- Абсолютная незаметность навесов
Скрытые навесы LIBRA устанавливаются за задней панелью короба. Это позволяет произвести мебель высочайшего класса и удовлетворить желания самого взыскательного покупателя вашей мебели, так как все, что вы увидите внутри короба, – это маленькая, аккуратная заглушка. - Самая высокая нагрузка в своем классе и устойчивость к агрессивной среде
Максимальная нагрузка на два навеса составляет от 150 до 190 кг для коробов верхнего яруса.
Навесы для коробов нижнего яруса специально разработаны для возможности использования в коробах ящиков, которые при полностью выдвинутом состоянии увеличивают рычаг и создают дополнительную нагрузку на короб. Максимальная нагрузка на эти навесы составляет 280-500 кг.
Скрытые навесы LIBRA изготовлены из высококачественных материалов, устойчивых к воздействию «агрессивной среды».
Запатентованная система регулировки положения короба по высоте и глубине
В навесах LIBRA регулировка по высоте (от 13 мм) и регулировка по глубине (от 12 мм) осуществляется НЕЗАВИСИМО друг от друга, это позволяет производить точную регулировку короба за один подход.
Вертикальная регулировка в системе LIBRA H1, H2, H6 составляет 13 мм, при этом, в отличие от систем, использующих червячную передачу, она значительно легче, что позволяет регулировать высоту короба даже в полностью нагруженном состоянии.
Профиль-навес для кухонных коробов нижнего яруса обладает запатентованной системой регулировок, которые позволяют легко устанавливать и снимать короб. Регулировки по высоте и глубине составляют 15 мм.
Все семейство кухонных навесов LIBRA оснащено инновационной запатентованной системой полной фиксации, которая предотвращает возможность выпадения навеса из рейки.
| Способ фиксации | Артикул | |
|---|---|---|
| 2 штока и саморезы | 6 34205 10 ZN | Купить в интернет-магазине |
| 2 штока и саморезы | 6 34205 00 ZN | Купить в интернет-магазине |
- Рекомендуется использовать с планками Libra WP5 и заглушками Libra CC.
- Материал: цинко-алюминиевый сплав
СХЕМЫ УСТАНОВКИ СКРЫТЫХ НАВЕСОВ LIBRA H6 И LIBRA CH
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КОРОБА НА СТЕНЕ
РАСЧЕТ КОЛИЧЕСТВА ПРОФИЛЬ-НАВЕСОВ LIBRA CH В ЗАВИСИМОСТИ ОТ РАЗМЕРОВ КОРОБА
Данные получены опытным путем для коробов глубиной 400 мм. Глубина короба может быть изменена. Производитель рекомендует изготовить опытный образец перед введением изделия в серийное производство.
Источник статьи: http://www.itfer.ru/catalog/mebelnye-navesy/libra-h6-skrytyy-naves-dlya-korobov-nizhnego-yarusa/
LIBRA H1 Скрытый мебельный навес универсальный с креплением на саморезы
Артикул: 6 34200 10 ZN
Данный товар недоступен
для заказа
в вашем регионе
Регулировка: по высоте — 13 мм, по глубине — 12 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: на саморезы
Материал: металл
- универсальный навес с фиксацией на саморезы 3,5×20 мм;
- абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
- высокая нагрузка в своем классе — 150 кг на пару навесов;
- устойчивость к воздействию агрессивной среды;
- запатентованная система регулировки корпуса по высоте и глубине;
- запатентованная система фиксации корпуса.
Семейство скрытых навесок и планок LIBRA награждено золотой медалью АНО «Союзэкспертиза» за «Высокие потребительские свойства и качество».
Рекомендуется использовать с планками LIBRA WP и заглушками LIBRA CC.
Можно использовать с рейкой 612-05, при этом допустимая нагрузка на корпус снижается до 120 кг.
Установка навеса и ответной планки
Установка на саморезы 3,5×20 мм.
При регулировке навеса не использовать шуруповерт!
Комплектующие, необходимые для установки:
Данный товар недоступен
для заказа
в вашем регионе
Данный товар недоступен
для заказа
в вашем регионе
Данный товар недоступен
для заказа
в вашем регионе
ФАЙЛЫ ДЛЯ СКАЧИВАНИЯ
ФАЙЛЫ ДЛЯ СКАЧИВАНИЯ
Оставьте свой отзыв о товаре: LIBRA H1 Скрытый мебельный навес универсальный с креплением на саморезы (6 34200 10 ZN)
Оставлять отзывы могут только пользователи, зарегистрированные на интернет-сайте https://www.mdm-complect.ru/ как юридические лица.
Оставляя отзывы на товары на интернет-сайте https://www.mdm-complect.ru/, пользователь соглашается с Правилами публикации отзывов, изложенными ниже:
- Отзывы публикуются только после их просмотра модератором. По возможности сохраняется авторская орфография и пунктуация. Исправлению подлежат только опечатки.
- Оценивайте, прежде всего, свойства изделий и описывайте свои впечатления о товарах. Чем точнее будет ваш отзыв, тем более он будет полезен другим!
- На сайте запрещается:
публиковать сообщения с ненормативной лексикой, оскорбляющие достоинство других покупателей или магазина;
указывать личные данные (например, электронный адрес, номер телефона);
публиковать ссылки на цены или альтернативные варианты заказа или отправки товаров на сторонних интернет-сайтах;
размещать выдержки или копии текстов со сторонних сайтов;
публиковать рекламу или ссылки на сторонние сайты или URL;
обсуждать цену товара, в том числе в других регионах, давать комментарии, касающиеся не продуктов, а нашего сервиса (для этих целей используйте форму обратной связи, расположенную внизу страницы);
не рекомендуется использовать только заглавные буквы (капслок).
Источник статьи: http://www.mdm-complect.ru/catalog/dlya-korpusov-verkhnego-yarusa/17142/
LIBRA H2 Скрытый мебельный навес универсальный с креплением на штоки и фиксатор
Артикул: 6 34200 20 ZN
Данный товар недоступен
для заказа
в вашем регионе
Регулировка: по высоте — 13 мм, по глубине — 12 мм (при регулировке навеса не использовать шуруповерт!)
Способ фиксации: шток — 3 шт., фиксатор, саморезы
Материал: металл
- универсальный навес с быстрой фиксацией на 3 штока, имеет поворотную защелку-фиксатор;
- дополнительная фиксация на саморезы 3,5×20 мм;
- абсолютная незаметность — единственное видимое отверстие внутри корпуса закрывается заглушкой;
- высокая нагрузка в своем классе — 150 кг на пару навесов;
- устойчивость к воздействию агрессивной среды;
- запатентованная система регулировки корпуса по высоте и глубине;
- запатентованная система фиксации корпуса.
Семейство скрытых навесок и планок LIBRA награждено золотой медалью АНО «Союзэкспертиза» за «Высокие потребительские свойства и качество».
Рекомендуется использовать с планками LIBRA WP и заглушками LIBRA CC.
Можно использовать с рейкой 612-05, при этом допустимая нагрузка на корпус снижается до 120 кг.
Установка навеса и ответной планки
Рекомендуется дополнительная
фиксация на саморезы 3,5×20 мм
Фиксация навеса в коробе
осуществляется с помощью
поворотного элемента
При регулировке навеса не использовать шуруповерт!
