Устройство и монтаж топливных баков и топливопроводов

ТРЕБОВАНИЯ К ТОПЛИВОПРОВОДАМ И ТОПЛИВНЫМ БАКАМ КОТЕЛЬНЫХ

Жидкое топливо — экологически опасный и горючий материал!

Требования к размещению и устройству топливных баков обусловлены соображениями защиты от загрязнения природных вод и пожарной безопасности.

Хранение необходимого запаса жидкого топлива осуществляется в специальных баках — стальных или пластиковых, применению которых в последние годы отдается предпочтение.
Как правило, топливные баки, изготавливаемые из полиэтилена высокой плотности, имеют объем от 500 до 5000 л и могут с помощью специальных фикс-пакетов объединяться в батареи. При размещении пластиковых баков в одном ряду должно быть не менее 5 баков, а общий объем не превышать 25000 литров.

В самой котельной допускается устанавливать закрытый расходный бак для легкого жидкого топлива емкостью не более 1000 л.

Для встроенных и пристроенных автономных котельных следует предусматривать закрытые склады жидкого топлива, расположенные вне помещения котельной и здания. Емкость расходных баков, устанавливаемых непосредственно в котельной, не должна превышать 800 л.; размещать их следует в герметичных поддонах, на расстоянии не менее 1 м. от топки.

Оснастка топливной емкости включает ряд элементов. Крышки приемной горловины резервуара могут иметь различное исполнение. Например, латунную крышку, снабженную креплением для навесного замка, уплотнительным кольцом и цепочкой. Возможна установка крышки с дыхательным клапаном и приемными шаровыми клапанами.

Стандартный арматурный узел для отбора топлива снабжен обратными шаровыми клапанами на подающем и обратном трубопроводах. Он может иметь регулируемый ограничитель уровня, а также (в однотрубных системах) поплавок, обеспечивающий забор чистого топлива с глубины на 4–6 см ниже его уровня.

Кроме того, в емкости входят указатели и ограничители уровня топлива с сигнальными устройствами.

Минимальное расстояние от корпуса до потолка составляет 25 см; до стенок — 40 см. Требуется предусмотреть специальные меры для того, чтобы в случае утечки топливо не могло попасть наружу или в грунт. Одной из предохранительных мер является устройство бетонного приямка и устройство стального поддона или бетонного пола с отбортовкой для наружных хранилищ.

Трубопровод для отвода из бака воздуха выводится наружу не менее чем на 0,5 м выше заливной горловины. Для контроля уровня топлива в баках используются специальные поплавковые, пневматические и электронные указатели уровня. При установке топливных баков ниже уровня горелки перепад не должен превышать данных указанных в технических характеристиках.

Перед первым запуском котла необходимо убедиться в герметичности топливопровода, произвести продувку топливной линии для удаления мусора. Топливопроводы в котельной должны иметь теплоизоляцию из негорючих материалов, конструкция их должна быть открытой и иметь свободный доступ. Трубы топливопровода в зависимости от давления могут быть бесшовными или электросварными, арматура — стальная.

Запуск котла можно производить только после полного заполнения топливной линии. После заполнения топливных баков, топливо должно отстояться не менее 2-х часов. При прокладке топливопровода на каждый изгиб трубы, фитинг и запорный вентиль следует вычесть от общей длины линии по 0,25 метра.

Источник статьи: http://olympia-center.ru/informaciya_dlya_pokupatelej_montazhnikov_i_naladchikov/informaciya_dlya_pokupatelej/trebovaniya_k_toplivnym_bakam_i_toplivoprovodam/

Организация склада дизельного топлива для котельной

Правильно организованный склад дизельного топлива для котельной, влияет на работоспособность и теплоотдачу котла. К хранилищу, предъявляются требования пожарной безопасности. При монтаже, соблюдают правила, связанные с особенностями эксплуатации.

Виды топливных баков для дизельных котлов

Баки для солярки для котельной, изготавливают различной геометрической формы, из пластика и металла. Емкости отличаются по объему, вместительность составляет от 500 до 10 000 литров.

Популярностью пользуются баки узкой продолговатой формы, оптимально подходящие для установки в котельных, ограниченных свободной площадью. Большие круглые цистерны, используются для грунтовой установки. Благодаря широкому разнообразию выбора, можно подобрать емкость, подходящую по размерам, которую легко установить в любой котельной.

Основной выбор резервуара для хранения дизельного топлива, связан с подбором подходящего материала. Производители изготавливают железные и полимерные цистерны.

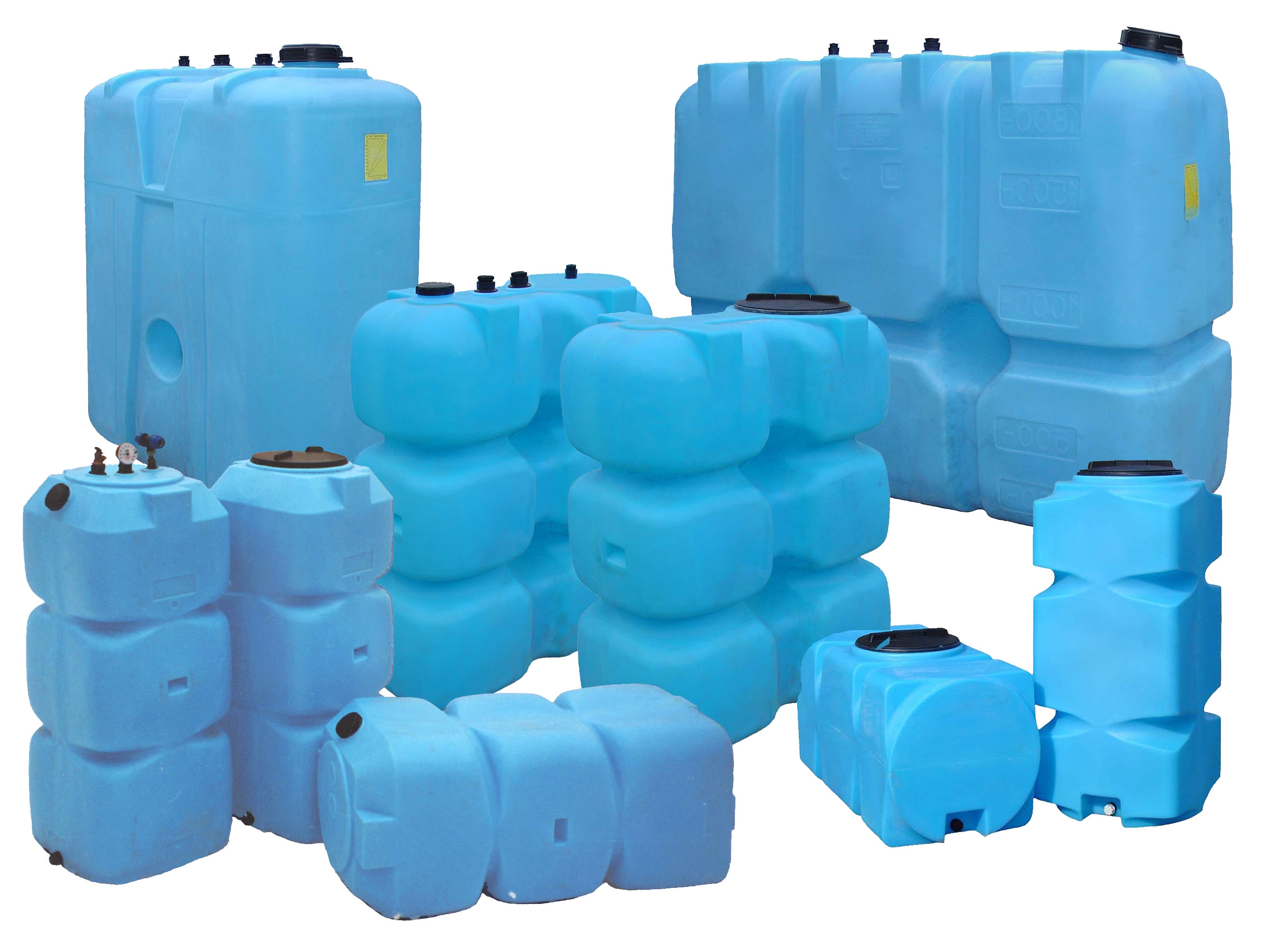

Пластиковые емкости

Пластиковые емкости, пользуются особым спросом, благодаря нескольким преимуществам:

Процесс производства – формы изготавливают методом ротоформовки. Преимущество способа производства, заключается в отсутствии технологических стыковочных швов, что увеличивает срок эксплуатации емкости в несколько раз. После литья формы, в корпус врезается сливной кран или резьбовая муфта.

Особенности монтажа – установить пластиковые топливные емкости для дизельных котлов, намного легче, чем в случае стальных аналогов. Пластик хорошо переносит перепады температуры, но уступает металлу по жесткости. Рабочая температура пластикового бака, от -50°С до +50°С.

Особенности эксплуатации – полимерные баки универсальны, с помощью специальных фикс – пакетов, допускается изменение стороны подключения и другие модификации. Максимальная вместительность емкости 10 000 литров, но, при необходимости, по индивидуальному заказу, можно изготовить топливный резервуар (танк) с объемом 20 000 л.

Емкости из металла

Топливные баки для дизельных котлов, изготовленные из металла, имеют ограниченное, в основном промышленное применение. В качестве недостатков, выделяют высокую стоимость и вес конструкции, подверженность коррозии, сложность обслуживания.

Металлическая емкость, устанавливаемая в грунт, нуждается в качественном утеплении стенок. Обязательно применение специальной системы фильтрации, убирающей мелкие частицы металла, попадающие в топливо во время коррозии внутренних стенок танка.

Какую емкость выбрать для дизельного котла

Подбор топливного бака, основывают не только на материале, из которого сделана емкость, но и на нескольких эксплуатационных характеристиках. Принимают во внимание необходимый объем бака, производителя и стоимость изделия.

Как показывает практика, важно обратить внимание на форму емкости:

Для бытового применения, при условии грунтового и наземного монтажа, оптимально подойдут О-образные баки из пластика. Резервуары вмещают до 4500-5000 л. Для проведения монтажных работ, требуется не больше двух человек.

Баки для вертикальной установки, оптимально подходят для установки внутри котельной. Удобны в установке, проходят в стандартную дверь. В ассортименте также представлены большие резервуары, напоминающие бочку, используемые при подземной установке.

Емкости для горизонтальной установки – представляют большой бак для наземного и подземного монтажа. Такие хранилища дизтоплива для котельной, используются при промышленном и бытовом обогреве помещений большой площади.

Для обеспечения работоспособности системы, требуется подобрать резервуар подходящего объема и соответствующей марки производителя.

Как рассчитать объем резервуара для хранения дизтоплива

Расчет емкости выполняют, в зависимости от предполагаемых расходов солярки. Вычисления выполняют следующим образом:

Для получения 10 кВт тепла в течение часа, потребуется сжечь 1 кг солярки. Полученной тепловой энергии будет достаточно для обогрева жилых помещений, общей площадью 100 м².

В течение суток сгорит 24 кг дизельного топлива, месяца – 720 кг, отопительного сезона – 4320 кг.

Литр солярки равен 0,84 кг. Соответственно, 4320 кг дизельного топлива, поместятся в емкости на 5000 л.

Топливную емкость дешевле заправлять один раз в год. Но, фактически, объемы емкостей для дизельных котлов, позволяют подобрать бак для обеспечения разной продолжительности автономной работы, от 1 месяца до сезона. Устанавливать хранилище с запасом на 1-2 недели, не практично.

Производители баков для солярки

Баки для дизельного топлива универсальны, подходят к любой модели котла, работающего на жидком топливе. Качественно изготовленное хранилище, проработает в среднем не менее 30 лет. Популярностью среди покупателей, пользуется продукция корейских и отечественных производителей – Импульс-Пласт, Анион, Экопром, Kiturami.

Спрос существует и на модельный ряд украинских заводов. Продукция Aquatech, полностью соответствует европейским стандартам качества, но, сделана с учетом отечественных реалий эксплуатации.

Стоимость бака зависит от производителя и материала. Пластиковая емкость на 1000 литров, марки Aquatech, предлагается за 13-15 тыс. руб. Стальной бак, изготовленный концерном Kiturami, на 200л, обойдется в приблизительно идентичную стоимость.

Правила установки емкости для дизельного котельного оборудования

В СП 89.13330.2016 «Котельные установки», предъявляются высокие требования к размещению дизельных емкостей для котельных. Солярка относится к классу горючих материалов, способных причинить существенный вред экологии. Требования связаны с размещением и подключением к емкости, максимально допустимому объему хранилища и другими нормами.

На этапе планирования котельной, определяют соответствие следующим техническим условиям:

Размещение хранилища, в зависимости от типа котельной и способа монтажа.

Требования к емкостям и системе подачи топлива.

Где ставят емкость с дизтопливом

В СНиП подробно описываются все существующие варианты хранения жидкого топлива в котельной. Главным требованием остается обеспечение безопасности и предотвращение ситуаций, угрожающих здоровью и жизни обслуживающего персонала и людей, находящихся в отапливаемом помещении. Нормы оговаривают:

Использовать жидкотопливные котлы для крышных котельных, а также установки в подвальных помещениях, запрещается.

Для отдельно стоящей котельной, допускается обустройство наземного хранилища, размещенного в пристроенном помещении. Общий объем топлива не должен превышать 150 м³. При этом, допускается устанавливать баки запаса дизельного топлива, изготовленные из полипропилена, непосредственно в котельной, при условии, что объем не будет превышать 5 м³.

Встроенные и пристроенные котельные, подключаются к закрытым хранилищам дизельного топлива. Склад располагают в отдельном помещении, не соединенным с котельной или отапливаемым зданием, общей стеной.
Допускается установка герметичного расходного бака с максимальным объемом до 800 л, в самой котельной. Разрыв между горелкой и топливным резервуаром, не менее 1 м.

Согласно СНиП, хранение запаса топлива допускается в подземных, полуподземных и наземных емкостях, изготовленных из металла и пластика.

При необходимости, с помощью специальных фикспакетов, осуществляется подключение нескольких подземных расходных баков в единое топливное хранилище, максимальная вместимость которого составляет 25 000 л.

Для подземного хранения топлива объемом свыше 1000 л, требуется использование двустенных баков. На территории ЕС, это указание является обязательным, в России, носит характер рекомендации.

Требования к емкостям

В качестве хранилищ жидкого топлива, используют прочные и герметичные емкости, подходящие к условиям эксплуатации. В качестве материала, используется эмалированная или нержавеющая сталь, алюминий или пластик.

Предъявляется несколько требований к бакам и их эксплуатации:

Хранилища монтируются в отапливаемом помещении. Для подземной установки, используются хорошо утепленные емкости. В некоторых случаях, требуется дополнительная теплоизоляция.

В процессе эксплуатации, образовывается большой объем испарений топлива. В баке, обязательно предусматривается дыхательный трубопровод.

Для слива топлива, устанавливается специальный вентиль.

Производители постоянно ориентируются на существующий потребительский спрос и действующие законы. В ассортимент топливных баков, были добавлены емкости с двумя стенками, для увеличения жесткости, стали использовать металлические рамки. Перед выбором подходящего резервуара, следует узнать о существующих ограничениях, действующих в данной местности.

Система топливоподачи и фильтрации

Для удобства эксплуатации, предусмотрена система топливоподачи и фильтрации. Схема продуманна с учетом особенностей и характеристик дизельного топлива. В систему входят:

Топливный насос – посредством его, можно прокачать солярку из емкости в котел. Современные насосы, работают в тесном сотрудничестве с модуляционной горелкой и изменяют интенсивность подачи солярки, в зависимости от загустевания. Транспортировка осуществляется через медные топливные шланги, соединенные с бункером и котлом.

По мере длительности хранения, солярка теряет свои свойства. Появляется тяжелый осадок. В схеме применяется поплавковый топливозаборник, соединяющий дизельный котел с топливным баком. Модуль, за счет поплавка, всегда держится на поверхности, что позволяет забирать для работы чистое топливо, без осадка.

На подаче трубопровода, устанавливается фильтр для дизельного топлива, очищающий солярку от примесей, попавших в нее в результате коррозии или по причине долгого хранения.

Возможна подача дизельного топлива в котел из нескольких емкостей. Для этого, баки соединяются между собой фиксирующими пакетами, практически, образовывая одну большую емкость.

Дизтопливо имеет один существенный недостаток. При замерзании, солярка загустевает, что приводит к перерасходу и ненужным затратам. Вопрос решают несколькими способами.
В некоторых случаях, практично выполнять нагрев дизельного топлива, непосредственно в емкостях. Для большей эффективности, дополнительный подогрев осуществляется уже в камере горелочного устройства.

Для контроля над оставшимся объемом солярки, устанавливают индикатор уровня топлива. В хранилища промышленного типа, устанавливается электронный датчик. В устройстве топливного бака бытовых приборов, обычно вмонтирован механический поплавковый измеритель.

Пожарные нормы к резервуарам с дизтопливом

Нормативные документы, оговаривающие требования, включают в себя СП 89.13330, ФЗ N 123, ПП РФ от 25.04.2012 N 390. Действующие нормы оговаривают соблюдение следующих мер:

Совмещать комнату для хранения солярки и котельную, запрещается. Допускается монтаж резервной емкости внутри помещения (аварийный запас топлива), не превышающей 5 м³ или 800 л, в зависимости от особенностей установки.

Расстояние от склада дизельного топлива до котельной, рассчитывается исходя из общего объема баков и способа размещения.

Минимальное противопожарное расстояние между котельной и резервуаром, не менее 9 м. Топливный бункер, устанавливаемый надземным способом, должен отделяться земляным валом или противопожарной перегородкой.

Разрывы между котельной и складом, рассчитываются в согласии с п. 6.4.48, СП 4.13130. На допустимое расстояние от емкости, влияет тип хранилища, надземная или подземная установка, класс пожароопасности предприятия или жилого здания. В строительных порядках приводится таблица, по которой выполняются все необходимые расчеты.

Дыхательный клапан или трубопровод бака, должен попадать строго в зону молниезащиты.

Разогрев дизельного топлива в топливных резервуарах, самодельными приспособлениями, категорически запрещен. Для обогрева, можно использовать исключительно сертифицированное оборудование.
Неотъемлемое требование к обогреву емкостей – заземление греющего устройства, работающего от электричества. Нормы относительно заземляющего контура, описаны в ПУЭ 7.

При соблюдении всех норм, обеспечивается безопасная эксплуатация и работоспособность дизельного котла. Грамотная обвязка влияет на экономичность и автономность системы отопления.
