- Корпус метал навес с монтаж панелью 800х650х250 ip54 dekraft 30604dek
- Щит монтажный ЩМП 800х650х250 IP54 У2 металлический ЩМП-4-0 (YKM40-04-54)
- Щит с монтажной панелью ЩМП 800х650х250 IP54 навесной (30604DEK)
- Корпус метал. ЩМП-4-0 (800х650х250мм) У2 IP54 GENERICA (YKM40-04-54-G)
- Корпус металлич. ЩМП-4-0 76 У2 IP54 (800х650х250) (8) (Б0031366)
- Корпус металлический ЩМП-04-800х650х250-IP54-УХЛ2 (243757)
- Корпус металлический ЩМП-04-800х650х250-IP31-УХЛ3-КЭАЗ (243738)
- Щит распределительный навесной ЩРнМ-4 IP31 800х650х250 металлический (30504DEK)
- ЩМП 800х650х250 IP54 ЩМП-4
- ЩМП-04 800х650х250 IP=54 щит с монтажной панелью RAL7035 (МС.06.54.07.RAL7035)
- Щит с монтажной панелью ЩМП 800х650х250 IP31 ЩМП-4
- Корпус метал навес с монтаж панелью 800х650х250 ip54 dekraft 30604dek
- Комплектация
Корпус метал навес с монтаж панелью 800х650х250 ip54 dekraft 30604dek
Сделано
в России
Щит монтажный ЩМП 800х650х250 IP54 У2 металлический ЩМП-4-0 (YKM40-04-54)
- Код товара 9728568
- Артикул YKM40-04-54
- Производитель IEK/ЩМП
Сделано
в России
Щит с монтажной панелью ЩМП 800х650х250 IP54 навесной (30604DEK)
- Код товара 3280871
- Артикул 30604DEK
- Производитель DEKraft/ЩРНМ
Корпус метал. ЩМП-4-0 (800х650х250мм) У2 IP54 GENERICA (YKM40-04-54-G)
- Код товара 6420987
- Артикул YKM40-04-54-G
- Производитель IEK
Сделано
в России
Корпус металлич. ЩМП-4-0 76 У2 IP54 (800х650х250) (8) (Б0031366)
- Код товара 6922937
- Артикул Б0031366
- Производитель ЭРА

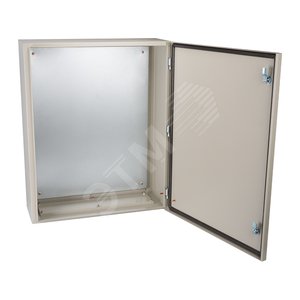

Корпус металлический ЩМП-04-800х650х250-IP54-УХЛ2 (243757)
- Код товара 464015
- Артикул 243757
- Производитель КЭАЗ/ЩМП
Сделано
в России

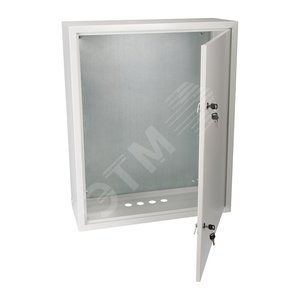

Корпус металлический ЩМП-04-800х650х250-IP31-УХЛ3-КЭАЗ (243738)
- Код товара 3699679
- Артикул 243738
- Производитель КЭАЗ/ЩМП
Сделано
в России
С этим покупают Посмотреть
Щит распределительный навесной ЩРнМ-4 IP31 800х650х250 металлический (30504DEK)
- Код товара 9810971
- Артикул 30504DEK
- Производитель DEKraft/ЩРНМ
Сделано
в России
ЩМП 800х650х250 IP54 ЩМП-4
- Код товара 9860315
- Артикул МС.06.54.07
- Производитель ASD-electric
Сделано
в России
ЩМП-04 800х650х250 IP=54 щит с монтажной панелью RAL7035 (МС.06.54.07.RAL7035)
- Код товара 9064683
- Артикул МС.06.54.07.RAL7035
- Производитель ASD-electric
Сделано
в России
Щит с монтажной панелью ЩМП 800х650х250 IP31 ЩМП-4
- Код товара 9860307
- Артикул МС.06.31.06
- Производитель ASD-electric
Сделано
в России
Центр поддержки и продаж
- Электрика
- Свет
- Крепеж
- Безопасность
Мы в социальных сетях
© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности
Ваш город: Выберите город
Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных
Источник статьи: http://www.etm.ru/catalog/?searchValue=%D1%89%D0%BC%D0%BF%20800%D1%85650%D1%85250
Корпус метал навес с монтаж панелью 800х650х250 ip54 dekraft 30604dek
Описание
Корпуса распределительные навесные с монтажной панелью DEKraft серии ЩРНМ отвечают современным требованиям электробезопасности, имеют малогабаритную конструкцию, антикоррозийное покрытие, обеспечивают простой и качественный монтаж, а также последующее обслуживание установленного оборудования.
Корпуса серии ЩРНМ предназначены для сборки разнообразных электрощитов: силовых, управления, автоматизации и др. Устанавливаются в жилых, административных, торговых зданиях, а также в производственных помещениях.
Конструктивной особенностью серии щитов ЩРНМ исполнения IP54 является сплошная задняя стенка без отверстий, наличие полиуретановой прокладки на двери и специальная отбортовка.
Принцип действия
Корпуса распределительные серий ЩРНМ комплектуются съемной оцинкованной монтажной платой, замком-защелкой (для артикулов IP31 и IP54).
Корпуса имеют шпильку заземления как на дверце, так и на корпусе (соответствие требованиям Техэнергонадзора), а также комплект для монтажа провода заземления и этикетки со знаками «Электробезопасность»
Укомплектовать корпуса кабельными вводами вы можете, приобретя отдельно нужное количество артикула 32156DEK — Каб. ввода PG 29 диаметр кабеля 20-25мм IP54 КВ-101. Ввод кабелей для корпусов осуществляется следующим образом:
- — для артикулов со степенью пыле-влаго защиты IP31 и IP54: только снизу.
Рекомендуется протягивать все клеммные соединения в собранной электрической системе минимум 1 раз в год.
Сфера применения
Корпуса щитов серии ЩМП предназначены для сборки разнообразных электрощитов: силовых, управления, автоматизации и др.
Позволяют производить монтаж аппаратуры модульного, силового и коммутационного типа, а также устройств управления и сигнализации.
Используются для электромонтажа в жилых, административных, торговых, производственных и промышленных зданиях.
- Технические
характеристики - Схемы и
графики - Полный
ассортимент - Упаковка и
маркировка - Преимущества
- Наличие на складе
- 2D/3D модели
| Номинальный ток | 630 А |
| Толщина металла | 1,0 — 1,5 мм |
| Тип покрытия | порошковая шагрень |
| Цвет | RAL 7032 |
| Степень защиты | IP31 или IP54 |
| Климатическое исполнение | УХЛ3 по ГОСТ 15150-69 |
| Тип применяемых аппаратов | модульные |
Габаритные размеры:
| Модель | Размеры, мм | |||||||||
| H | L | B | H1 | H2 | H3 | L1 | L2 | L3 | n, шт. | |
| ЩРНМ-1-IP31 | 400 | 310 | 220 | 348 | 310 | 351 | 228 | — | 255 | 3 |
| ЩРНМ-2-IP31 | 500 | 400 | 220 | 448 | 410 | 451 | 320 | — | 345 | 3 |
| ЩРНМ-3-IP31 | 650 | 500 | 220 | 598 | 560 | 601 | 420 | — | 445 | 3 |
| ЩРНМ-4-IP31 | 800 | 650 | 250 | 748 | 710 | 751 | 570 | 532 | 595 | 6 |
| ЩРНМ-5-IP31 | 1000 | 650 | 300 | 948 | 910 | 951 | 570 | 532 | 595 | 6 |
| ЩРНМ-6-IP31 | 1200 | 750 | 300 | 1148 | 1110 | 1151 | 670 | 632 | 695 | 6 |
| ЩРНМ-7-IP31 | 1320 | 750 | 300 | 1268 | 1230 | 1271 | 670 | 632 | 695 | 6 |
Размеры монтажных панелей:
| Модель | Размер монтажной панели, мм | |
| В | Ш | |
| ЩРНМ-1 | 325 | 240 |
| ЩРНМ-2 | 430 | 330 |
| ЩРНМ-3 | 580 | 430 |
| ЩРНМ-4 | 730 | 580 |
| ЩРНМ-5 | 930 | 580 |
| ЩРНМ-6 | 1130 | 680 |
| ЩРНМ-1-IP54 | 325 | 240 |
| ЩРНМ-2-IP54 | 430 | 330 |
| ЩРНМ-3-IP54 | 580 | 430 |
| ЩРНМ-4-IP54 | 730 | 580 |
| ЩРНМ-1-IP54-M | 330 | 250 |
| ЩРНМ-2-IP54-M | 430 | 340 |
| ЩРНМ-3-IP54-M | 580 | 440 |
| ЩРНМ-4-IP54-M | 730 | 585 |
| ЩРНМ-5-IP54-M | 930 | 585 |
| ЩРНМ-6-IP54-M | 1130 | 685 |
| Внешний вид | Модель | Габаритные размеры, мм | Исполнение | Масса, кг | Артикул | ||
| В | Ш | Г | |||||
| ЩРНМ-1 | 395 | 310 | 220 | IP31 | 5,8 | 30501DEK | |
| ЩРНМ-2 | 500 | 400 | 220 | IP31 | 9,2 | 30502DEK | |
| ЩРНМ-3 | 650 | 500 | 220 | IP31 | 13,8 | 30503DEK | |
| ЩРНМ-4 | 800 | 650 | 250 | IP31 | 22 | 30504DEK | |
| ЩРНМ-5 | 1000 | 650 | 300 | IP31 | 34 | 30505DEK | |
| ЩРНМ-6 | 1200 | 750 | 300 | IP31 | 38 | 30506DEK | |
| ЩРНМ-1-IP54 | 395 | 310 | 220 | IP54 | 6,4 | 30601DEK | |
| ЩРНМ-2-IP54 | 500 | 400 | 220 | IP54 | 9,9 | 30602DEK | |
| ЩРНМ-3-IP54 | 650 | 500 | 220 | IP54 | 16 | 30603DEK | |
| ЩРНМ-4-IP54 | 800 | 650 | 250 | IP54 | 23,1 | 30604DEK | |
| ЩРНМ-5-IP54-M | 1000 | 650 | 300 | IP54 | 34 | 30624DEK | |
| ЩРНМ-6-IP54-M | 1200 | 750 | 300 | IP54 | 44 | 30625DEK | |
Упаковка — качественный гофрокартон. Штрих-коды и артикулы на упаковке каждого щита делают продукцию идеально простой в транспортировке и максимально приспособленной к требованиям розничной торговли и автоматизированного складского хранения.
| Степень пыле- и влагозащиты IP31. |  | Степень пыле- и влагозащиты IP54! Щиты серии ЩРНМ имеют герметичное исполнение — до 3 типоразмера включительно. |  |
| Ввод кабелей для щитов осуществляется снизу щита. Отверcтия для кабельных вводов являются выбивными. |  | Каплевидные петли на задней стенке щитов со степенью защиты IP31 упрощают монтаж. Для щитов со степенью защиты IP54 петли приварены к задней стенке. В ней нет отверстий, в отличие от других производителей! |  |
| Щиты серий ЩРНМ имеют съемную монтажную панель. Это делает монтаж электрооборудования удобнее и экономит время. |  |
Комплектация
| Каталожный номер | Описание | Остатки на складе, шт. |
| 30502DEK | Корпус мет. нав. с монт. панелью, 500х400х220, IP31, Щ | 51 |
| 30503DEK | Корпус мет. нав. с монт. панелью, 650х500х220, IP31, Щ | 12 |
| 30501DEK | Корпус мет. нав. с монт. панелью, 395х310х220, IP31, Щ | 68 |
| 30504DEK | Корпус мет. нав. с монт. панелью, 800х650х250, IP31, Щ | 24 |
| 30505DEK | Корпус мет. нав. с монт. панелью, 1000х650х300, IP31, | 4 |
| 30506DEK | Корпус мет. нав. с монт. панелью, 1200х750х300, IP31, | 4 |
| 30601DEK | Корпус мет. нав. с монт. панелью, 395х310х220, IP54, Щ | 92 |
| 30602DEK | Корпус мет. нав. с монт. панелью, 500х400х220, IP54, Щ | 5 |
| 30603DEK | Корпус мет. нав. с монт. панелью, 650х500х220, IP54, Щ | 1 |
| 30604DEK | Корпус мет. нав. с монт. панелью, 800х650х250, IP54, Щ | 8 |
| 30624DEK | Корпус мет. нав. с монт. панелью модиф., 1000х650х | 13 |
| 30625DEK | Корпус мет. нав. с монт. панелью модиф., 1200х750х | 20 |
