Урожай ЭлиТ инструкция по сборке
Основные технические данные
Трубная теплица «Урожай – ЭлиТ» предназначена для покрытия поликарбонатом и создания микроклимата, благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках в весенне-летне-осенний период. Для эксплуатации теплицы в зимний период необходимо постоянно поддерживать положительную температуру внутри.
Каркас теплицы изготовлен из оцинкованной квадратной трубы 25х25мм и собираются при помощи вставок с П-образными накладками и саморезов 4,2х16. Арки несущего каркаса расположены на расстоянии 64см друг от друга.
Внимание! Покрытие теплицы в комплект поставки не входит, приобретается отдельно.
Вам потребуется: для покрытия теплицы «Урожай – ЭлиТ» базовой комплектации длиной два метра — два листа сотового поликарбоната размером 2,1х6м (один лист чтобы покрыть торцы, второй для покрытия верха тоннеля); теплицы длиной 4м – три листа размером 2,1х6м; теплицы длиной 6м — четыре листа размером 2,1х6м и т.д.
Сотовый поликарбонат устанавливается строго определенной стороной наружу, которая имеет защитный слой от ультрафиолетового излучения. Упаковочную пленку с покрытия необходимо удалить с двух сторон и защитить соты от попадания грязи перед установкой на каркас (спрашивайте о способах защиты и эксплуатации поликарбоната у производителя и в торгующих организациях). Покрытие на торцах каркаса теплицы крепится саморезами 4,2х16 с оцинкованными шайбами, а верхнее покрытие тоннеля фиксируется при помощи прижимных лент.
Внимание! Крепеж для крепления поликарбоната рассчитан на толщину покрытия 4мм.
Базовая комплектация теплицы «Урожай – ЭлиТ» длинной 2м состоит из двух упаковок. В упаковке №1 детали двух метровых торцевых тоннелей, в упаковке №2 детали двух торцов. Четырёхметровая теплица состоит из базового комплекта «Урожай – ЭлиТ» и удлинения 2м. Шестиметровая теплица состоит из комплекта «Урожай – ЭлиТ» и двух удлинений 2м и т.д.
Дополнительно рекомендуем установить: верхнюю дугообразную открывающуюся форточку, усилители арок и внутреннюю перегородку. Внимание! Форточка, усилители арок и внутренняя перегородка приобретаются отдельно, в комплект поставки не входят. Спрашивайте в торгующих организациях.
Удлинения арок с опорами закапывают в землю до нижней обвязки торца и нижнего стрингера тоннеля, что препятствует перемещению теплицы под действием ветра. Для наилучшего сохранения формы теплицы каркас рекомендуется крепить на раму из деревянных брусьев 100х150мм обработанные антисептиком (рекомендуемый брус в комплект поставки не входит, приобретается и изготавливается покупателем самостоятельно).
При установке теплицы на деревянный каркас необходимо, деревянный каркас зафиксировать в грунте с целью предотвращения перемещения теплицы под действием ветра.
Внимание! Завод-изготовитель оставляет за собой право вносить изменения в конструкцию теплицы без уведомления потребителя.
Источник статьи: http://nabazaree.ru/info/urozhay-elit-instruktsiya-po-sborke/
Особенности теплицы «Урожай Элит»
Добавить в избранное
Всё чаще и чаще на небольших дачных участках и в приусадебных хозяйствах можно увидеть современные теплицы из поликарбоната. Эти сооружения красивы, надёжны и долговечны. В этой статье речь пойдёт о теплице «Урожай Элит», будут приведены её характеристики и даны рекомендации по установке сооружения на участке.
Особенности конструкции теплицы «Урожай Элит»

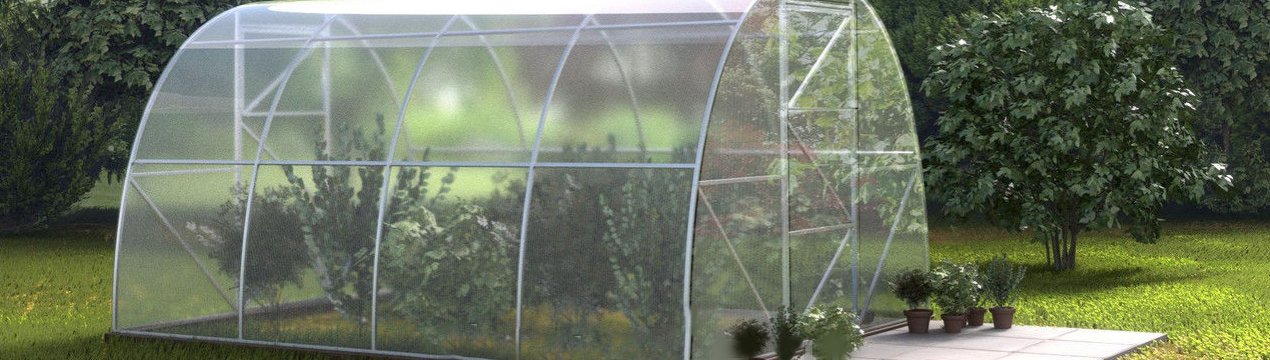

Теплица сконструирована в виде полукруглой бочки, это арочная модель. Расстояние от пола до потолка в самой высокой части полукруглого свода достигает 210 см. Ширина сооружения от стены до стены в районе грунта — 300 см, длина парника от 4 м. По обеим сторонам с торцов теплицы располагаются двери, в верхней части которых предусмотрены две открывающиеся фрамуги для проветривания.
Предусмотрена также возможность регулирования степени открытости фрамуг. Тепличный каркас выполнен из квадратного оцинкованного профиля (замкнутого). Металлический каркас данной модели имеет повышенную прочность, благодаря часто повторяющимся поперечным дугам, расстояние между которыми не превышает 60 см.
В собранном виде теплица минимальной, 4-метровой длины, и весит 90 кг. Чем больше длина тепличного укрытия, тем больше вес конструкции. Конструкция покрывается плотно пригнанными листами сотового поликарбоната. Толщина листа может варьироваться от 3,5 мм до 16 мм, что значительно влияет на цену приобретения. Опытные огородники советуют выбирать самый толстый поликарбонат, в этом случае парник прослужит намного дольше.
Также не стоит экономить, и заплатить за комплектацию теплицы соединительными пластинами для продольного крепежа листов поликарбоната между собой. Такие крепления позволят не использовать саморезы для закрепления листов поликарбоната, и тем самым избежать нарушения целостности материала. Чем меньше отверстий, разрезов и других нарушений целостности листа поликарбоната будет производиться при сборке, тем крепче будет покрытие теплицы и тем дольше она прослужит.
Также стоит заказать при комплектации теплицы пластиковые заглушки на открытые части листа поликарбоната. Эти заглушки надеваются на открытые торцы или срезы листов поликарбоната, и не позволяют попасть внутрь листа дождевой воде или пыли, оставляя внутреннее пространство покрытия абсолютно чистым.
Преимущества
- Основными преумуществами теплицы, считаются:
- Лёгкость, прочность каркаса, обтекаемая форма, при которой на крыше не удерживается дождевая вода и частично сползает снежная шапка.
- Немаловажным преимуществом является возможность замены прохудившихся со временем листов покрытия.
Недостатки
- Основными недостатками теплиц «Урожай Элит» являются:
- Необходимость установки на абсолютно ровной площадке, так как любая неровность через некоторое время вызывает деформацию листа поликарбоната и перекос всей конструкции.
- Также удручает большая парусность арочной конструкции, что требует, принимая также во внимание лёгкость парника, прочного укрепления на фундаменте или хорошей сцепки с грунтом, если теплица установлена прямо на землю.
- Несмотря на заявленную долговечность листа поликарбоната, огородники на практике поняли, что зимой необходимо проводить очистку крыши теплицы после каждого снегопада. Если этого не делать, крыша проваливается внутри сооружения под весом снежного покрова.
Выбор оптимальных размеров теплицы
Производители предлагают различную длину «Урожай Элит», начиная от минимальной в 400 см. Огородник может подобрать длину сооружения, подходящую под его требования, она может иметь продолжительность в 6, 8, 10, 12 и более метров. Главное, чтобы планируемая длина каркаса была кратной двум, так как ширина стандартного листа поликарбоната 210 мм.
Как собрать теплицу своими руками
Чтобы правильно собрать домик для растений, необходимо подготовить участок, провести разметку и точно следовать указаниям, данным в инструкции. Рекомендуется до начала сборки соорудить фундамент под конструкцию, но можно обойтись и без него.
Выбор фундамента
Каркас парника можно возводить на различных видах фундамента: из кирпича, толстых досок или бетонной заливки. Также в некоторых случаях можно каркас теплицы устанавливать непосредственно на выровненный грунт. Перед началом установки фундамента, необходимо выбрать подходящее для теплицы место. Она должна располагаться с юга на запад, это способствует хорошему освещению посадок внутри конструкции солнечными лучами.
Наиболее прочным фундаментом будет бетонный фундамент Рядом с выбранным местом расположения не должны расти высокие деревья, которые могут отбрасывать тень и производить частичное или полное затенение внутреннего пространства. Удачным будет расположение парника с южной стороны какого-либо сооружения: дома, сарая или капитального ветронепроницаемого забора.

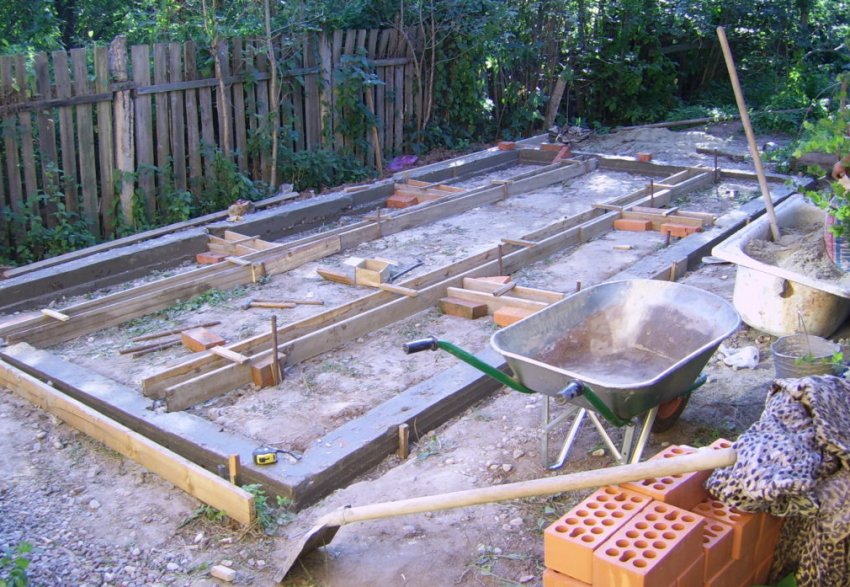

Сооружение капитального фундамента:
- Грунт в месте, где будет располагаться теплица, хорошо выравнивают, после чего проводят разметку.
- Капитальный фундамент под стены каркаса сооружается по всему периметру будущего строения и имеет ширину 30–40 см. До начала его создания по размещённому периметру выкапывают траншею глубиной в 30 см.
- По углам периметра устанавливают колышки, между которыми закладывают деревянные доски для заливки бетонной опалубки. Доски для опалубки должны быть установлены по всему периметру сооружения, располагаясь вдоль на ребро в два параллельных ряда, между которыми соблюдается расстояние в 30–40 см.
- Нижний слой будущего фундамента высыпают из песка, толщина этого слоя равняется 10 см.
- Следующим слоем будет высыпка из щебенки, толщина этого слоя около 20 см.
- Далее по углам фундамента и в месте, где будут находиться двери, также устанавливают металлические опоры высотой до 50 см, в дальнейшем строитель теплицы сможет укоротить их, согласно требованиям установки сооружения.
- Строителями проводится заливка бетонной смеси в деревянную опалубку. Бетон оставляют для застывания в опалубке на пару дней, после чего доски опалубки удаляются. Капитальный фундамент готов к сбору каркаса сооружения.
Выполнение кирпичного фундамента:
- Кирпичный фундамент под теплицу выполнить намного проще, чем фундамент из бетонной заливки. После проведения подготовки и выравнивания участка, строители проводят разметку будущего сооружения с помощью колышков и верёвок.
- По периметру строения выкапывают небольшую канаву, глубина которой не превышает 10 см, а ширина 25 см. В канаву засыпается песок, так, чтобы уровень песка и находящегося рядом грунта были на одном уровне.
- Далее по периметру строения выкладывают кирпичи. Выкладка производится плотно, кирпичи укладываются в один ряд, продольными сторонами друг к другу. При желании кирпичи в ряду можно скрепить цементно-песчаным раствором. Также можно сделать фундамент не в один ряд кирпичей, а, например, в 2 или 3 (по желанию строителя).
- Выполненную кирпичную кладку оставляют на несколько дней до полного застывания цементного раствора, после чего фундамент готов к сооружению тепличного каркаса. Если кирпичи уложены без применения цементного раствора, установку каркаса можно начинать сразу же после окончания работ по сооружению фундамента.
Для установки теплицы без фундамента:
- В этом случае необходимо предварительно подготовить и выровнять участок, после чего по его периметру, по обеим сторонам будущих дверей и по углам, вбивают металлические колышки или обрезки труб. Это необходимое условие для того, чтобы после (или во время) установки каркаса теплицы строитель мог прочно закрепить сооружение.
- Для закрепления проводится связка каркаса и торчащих из земли металлических труб с помощью железных болтов или крюков. Это необходимая мера безопасности, чтобы парник не снесло с места ураганным ветром.
Источник статьи: http://fermer.blog/bok/ogorod/teplicy/vidy-teplic/7116-teplica-urozhaj-jelit.html
Инструкция сборки теплицы урожай элит
Успейте выгодно приобрести теплицу до сезонного повышения цен!
Теплица арочной формы.
Несущий каркас изготовлен из оцинкованной трубы сечением 25х25мм, толщина профиля 1мм, а вспомогательные части изготовлены из П — образного профиля 25х30.
Размеры: Длина 4м и любая кратная 2м х Ширина 3м х Высота 2,15м.
Покрытие: сотовый поликарбонат. По торцам 2 двери, 2 форточки.
Расстояние между дугами ≈ 64 см.
Преимущества: Теплица создана специально для суровых условий и снежных зим. В отличии от аналогичных теплиц из черной окрашенной трубы не ржавеет.
Прочный каркас, легко собирается.
Фундамент для этой теплицы не требуется, так как каждая дуга заканчивается Т- образным окончанием , которые вкапываются в землю на 15 см. К примеру — на теплице , длиной 4 метра , имеется 14 точек крепления в землю (ножек) , которых вполне достаточно, для хорошей устойчивости при ветре.
Производство: Торговый дом «Урожай».
Почему именно теплица Урожай Элит?
1. Оцинкованный каркас, который не нужно красить, который не будет долгое время подвергаться ржавчине даже изнутри трубы, так как оцинкована она и с внутренней стороны. Изготавливается из оцинкованного листа замкнутого в квадратную трубу замком, и тем самым усиливает её дополнительным ребром жёсткости.
2. Расстояние между дугами 64 см, что сильно увеличивает жёсткость конструкции и выдержит любые снегопады нашего региона.
3. Дополнительные усилители — стяжки, которые ставятся на КАЖДУЮ дугу и тем самым не дают сломаться дугам при сильной снеговой нагрузке в зимнее время, а в летнее время служат как дополнительные места для подвязывания растений.
4. Сотовый поликарбонат крепится стяжными оцинкованными лентами, которые притягивают поликарбонат в виде хомута по всей длине и не надо делать дополнительных отверстий, что продлит срок службы поликарбоната.
5. Пять горизонтальных стяжек (по мимо нижнего основания теплицы) которые изготовлены, как и вся теплица из оцинкованной квадратной трубы 25х25мм, и которые служат как для жёсткости данной конструкции, так и для подвязки растений .
6. Дополнительные укосины на торцах и по тоннелю теплицы, которые служат для дополнительного крепления поликарбоната (в торцах) и усилению каркаса при ветровой нагрузке.
7. Усиление каждого стыка деталей, дополнительным П–образным профилем и внутренней втулкой меньшим диаметром, для дополнительной жёсткости теплицы.
8. Удобные ручки и задвижки на дверях и форточках, которые так же сделаны из оцинкованного металла.
9. Удобство при самостоятельной перевозке теплицы, так как она вся разборная и упакована в коробки, которые поместятся практически в любой легковой автомобиль, особенно если есть багажник на верху.
10. Возможность самостоятельной сборки теплицы, т.к. все детали имеют свою маркировку и все нужные отверстия просверлены и есть подробная инструкция по сборке с иллюстрациями всех стыков и соединений.
ГАРАНТИЯ КАЧЕСТВА И НИЗКИХ ЦЕН, ПРОВЕРЕННОЕ ВРЕМЕНЕМ!
Стоимость указана за полный комплект теплицы: каркас, поликарбонат, крепеж, инструкция по сборке.
В пределах 200 км Ленинградской области Вы можете заказать нашу установку.
При установке теплицы на деревянный каркас необходимо, деревянный каркас зафиксировать в грунте с целью предотвращения перемещения теплицы под действием ветра. Также можно установить на любой фундамент.
