Карточки по теме «Топографические знаки»

В работе туристического кружка особое внимание уделяется Топографии. На занятиях мы изучаем топографические знаки, деление то-познаков по группам, масштабные и немасштабные знаки, площадные (за­полняющие) и контурные знаки, сочетание знаков, пояснительные цифро­вые и буквенные характеристики и многое другое. В работе мне помогают Топографические карточки.

Просмотр содержимого документа
«Карточка топознаки гидрография»

Просмотр содержимого документа
«Карточка топознаки дороги»

Напишите название топографического знака

Нарисуйте топографические знаки

Железная дорога (узкоколейка)

Двупутная железная дорога

Станция на железной дороге

Просмотр содержимого документа
«Карточка топознаки нас. пункт, строения»

Просмотр содержимого документа
«Карточка топознаки растительность»

Лесопосадки (2- расстояние между деревьми)

Просмотр содержимого документа
«Карточка топознаки рельеф»

Место добычи полезных ископаемых открытым способом

180- ширина реки п- грунт песок; 0,5 – скорость течения

195-ширина реки; 4*2 – размер парома;

Просмотр содержимого презентации
«Презентация Топознаки»

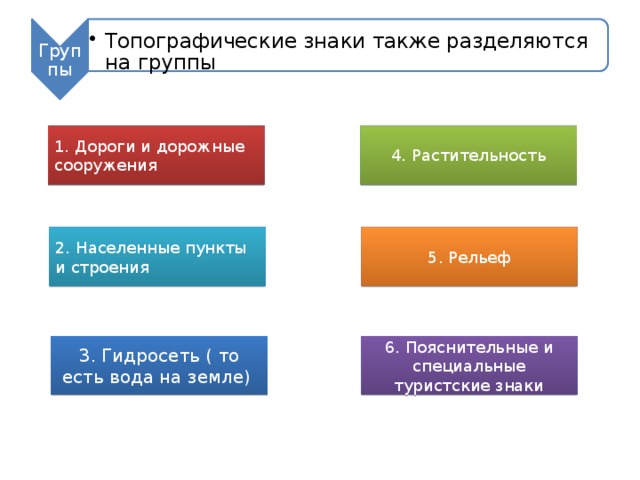

• Топографические знаки также разделяются на группы
• Топографические знаки также разделяются на группы

1. Дороги и дорожные сооружения

2. Населенные пункты и строения

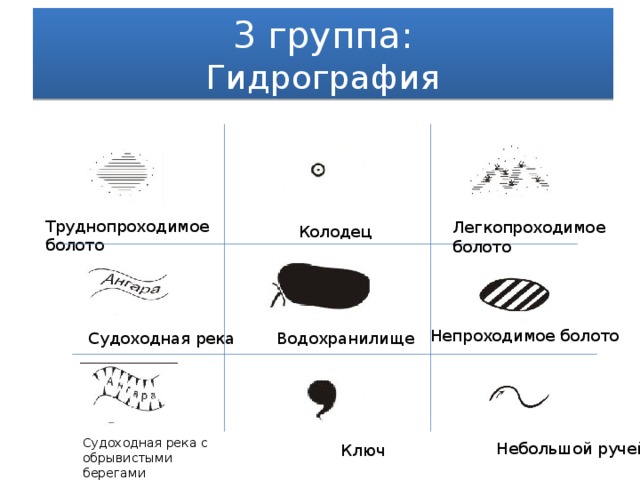

3. Гидросеть ( то есть вода на земле)

6. Пояснительные и специальные туристские знаки

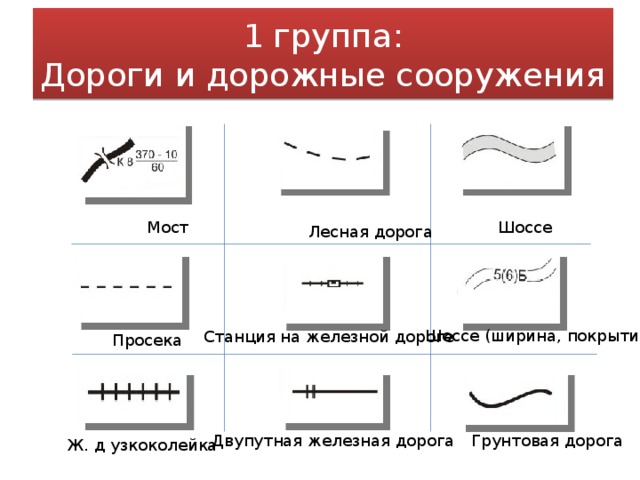

1 группа: Дороги и дорожные сооружения

Станция на железной дороге

Двупутная железная дорога

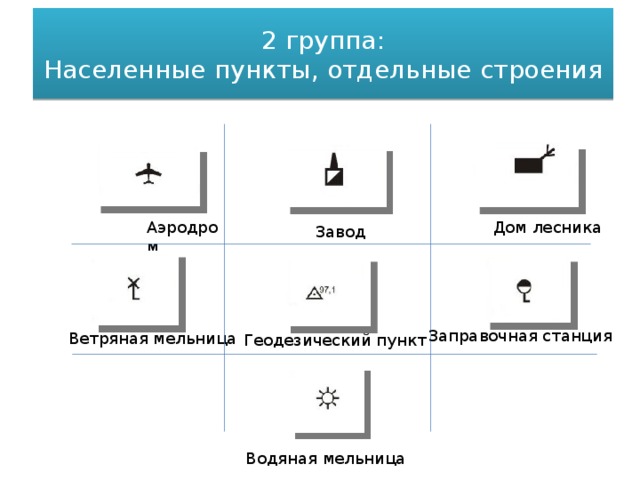

2 группа: Населенные пункты, отдельные строения

2 группа: Населенные пункты, отдельные строения

Судоходная река с обрывистыми берегами

Солончаки с полукустарником

Лесопосадки (расстояние между деревьями)

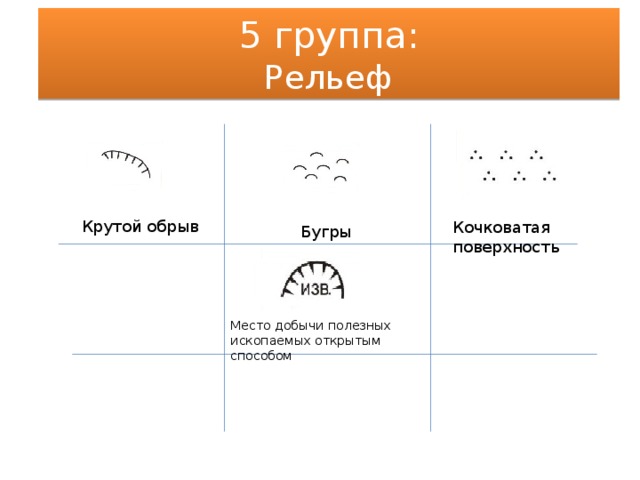

Место добычи полезных ископаемых открытым способом

6 группа: Специальные знаки

Характеристика реки (170-ширина, 1,7- глубина, п- грунт(песок)

Мост (К-материал (камень); 8-высота над водой; 60-грузоподьемность

Хвойный лес (высота — 25, диаметр-0,20, расстояние-6)

Лиственный лес : береза (высота-20, диаметр ствола-0,25, расстояние между деревьями-5)

Направление и скорость течения реки

-82%

Источник

Топографические знаки

Вертикальными штрихами на железной дороге показывают количество пу- тей.

Штрих в сторону – свидетельство электрификации.

Железная дорога, двухпутная, не электрифицированная, станция с левой стороны.

Развилка чётко видимая.

Грунтовая дорога – это просто накатанная машинами на земле дорога. Тропа изображается пунктиром. При этом, чем длиннее штрихи, тем шире тропа.

Улучшенная грунтовая дорога.

На этой дороге нет асфальта, но имеется насыпь, возможно щебень насыпан или песок.

Дорога асфальтовая (шоссе).

Три обозначения на дорогах выглядят в виде крестика: труба (на знаке вы- ше), мост и перевал (на этом знаке)

или заброшенные строения.

Контуры также могут быть самыми разными.

Строения (дома, фермы, сараи и т.д.), построенные из кирпича, бетона и про- чих негорючих материалов.

Контуры строений могут быть самыми разными. Красно-коричневая заливка показывает, что строения огнестойкие.

Заросли тростника или камыша.

или отдельно стоящие кусты.

Это в том случае, если на белом фоне

Просеки могут быть широкими (в две линии) и узкие (одна линия). Могут изображаться на зелёном фоне (проходят по лесу) и на белом (лес уже вы- рублен)

Лесополоса. Средняя высота деревьев 7 метров.

Вдоль дорог сажают деревья в виде полос.

Что-то среднее между открытым пространством и лесом. Поэтому на белом фоне. А вот почему деревья обозначены такими знаками – не понятно.

Лес сгорел, поэтому фон белый. А от «деревьев» остались только «скелеты».

Фон белый (леса-то нет), а от знака «деревьев» осталась только нижняя часть («пеньки»)

Отдельно стоящий хвойный бор

или отдельно стоящее хвойное дерево (в зависимости от масштаба карты).

Отдельно стоящие лиственные рощи

или отдельно стоящее лиственное дерево (в зависимости от мас- штаба карты).

Отдельно стоящие смешанные рощи или немасштабные смешанные рощи.

Бывает так, что рощи настолько малы, что на карте могут быть изображены только в виде точки. Естественно, зелёный фон нанести не представляется возможным.

Поэтому, на белом фоне ставятся знаки «деревьев». Сама роща находится в угловой точке знака.

Похож на обозначение рельефа, но на карте выполняется чёрным цветом. Поясняющая надпись может быть любой.

Берг-штрихи направлены наружу. Их много, что свидетельствует о крутизне стен.
