Контроллеры и таймеры автополива
Контроллер полива это электронный мозг всей системы автоматического орошения.
В зависимости от модели контроллер для полива имеет в своем функционале большие возможности, а в паре с системой умный дом пульт системы полива делают жизнь ее владельца полностью беззаботной.
Автоматический контроллер полива подсоединяется к электрической сети как обычный электроприбор и имеет встроенную батарею питания для сохранения заданных настроек на случай перебоев с электричеством.
Большинство современных контроллеров автополива управляются через мобильное приложение со смартфона и телефона, подключаясь к сети интернет через WI-FI.
Автоматический контролер полива – это важный элемент автоматизированной системы орошения. Главная задача механизма включать, выключать транспортировку воды по трубопроводу в зависимости от погодных условий. Подобрать и купить оптимальную конструкцию можно на сайте RainHunter, где размещен большой каталог и предоставлен широкий ассортимент продукции по приемлемой цене.
Разновидности
Контроллер управления поливом подразделяется на 4 класса:
- Мини, для малогабаритных территорий.
- Эконом, для небольших и средних площадей.
- Средний, для профессионального полива и больших объектов.
- Бизнес, для участков коммерческого назначения.
При выборе пульта проводятся определенные гидравлические расчеты, которые помогут подобрать оптимальный вариант для конкретного случая. Можно приобрести блок с запасом, это позволит в процессе установки подключить дополнительные клапаны. Но самым правильным решением будет заказ проекта автоматического орошения, который сэкономит деньги и поможет организовать полив с точными расчетами, корректным расположением оборудования, оптимальной трассировкой кабелей, труб.
Правила выбора
При подборе контроллера системы автоматического полива необходимо учитывать такие факторы, как:
- местоположение, внутри помещения/на улице;
- количество зон, контролируемых таймером, которые должны соответствовать спринклерной системе;
- количество программ, рекомендуемое количество не меньше двух программ;
- дополнительные функции, пульты Hunter оснащаются различными опциями: сезонная регулировка, память, самодиагностика, датчик дождя.
Определиться с выбором помогут менеджеры компании, которые ответят на возникшие вопросы, предоставят бесплатную консультацию. Операторы дадут профессиональные советы, подберут модель, соответствующую запросам клиента.
Преимущества
- широкий ассортимент контроллеров;
- выгодные условия сотрудничества;
- приемлемые цены;
- доставку;
- помощь в подборе;
- комфортные формы заказа через онлайн чат, электронную почту, по телефону.
Компания готова предоставить комплексное обслуживание, создание проекта, проведение расчетов, монтаж автосистемы полива, установку и настройку пульта.
Источник
Дистанционное управление поливом огорода (GSM)
Сделать автоматику системы управления удаленным /дистанционным (GSM) поливом огорода несложно — например, с помощью Кситал-GSM, или Умного дома Livivcom (далее — система управления), а вот реализация всего комплекса полива требует необходимости и потрудиться и потратиться.
Кстати, почему только — огорода? А газона?
А вот полив газона — не нужен потому, что при правильном «газоне» его поливать вообще не нужно, даже в жару (проверено — для Московского региона в течение лет пяти).
_________
Я вижу два-три «правильных» варианта системы дистанционного управления поливом:
А). Полностью автоматическая система управления поливом.
Для этого нужны «правильные» датчики влажности, установленные на нужной глубине, т.е. — на уровне корневой системы поливаемых растений. Сигнал управления с этих датчиков поступает в систему управления и при превышении сопротивления почвы заданного нами уровня (т.е. — подсыхания почвы в данном месте) она включает одно из своих реле, от которого включится система дистанционного полива. А отключится — либо при «намокании» этого датчика, либо — через некоторое время.
Здесь, правда, кроме системы управления нужны ещё некие дополнительные комплектующие, а также, естественно, вся «водяная» инфраструктура.
Б). Система автоматизированного управления поливом.
Сигнал управления от упомянутых выше датчиков поступает на систему управления, который отправляет на телефон владельцу соответствующую информацию, после чего тот решает включать систему, или нет, во сколько и на сколько.
В). Тоже почти правильный вариант: либо смотрим в окно, либо звоним соседям, живущим на даче и спрашиваем — а не пора ли поливать.
И если пора, то с телефона включаем полив через систему управления.
Г). Неправильный вариант ежесуточного полива исключительно по времени суток — не рассматриваем.
_______________
Лично я предпочел бы вариант автоматизированной системы дистанционного управления поливом (вариант Б). Дело в том, что вполне достаточно получить от датчиков сигнал о пониженной влажности и затем «вручную» с телефона включить полив, понимая когда включить и на сколько времени. Или — вообще пока не включать, например, посмотрев по прогнозу, что приближается дождь. Ну, а отключать — либо по тому же датчику влажности, либо на основании опыта — по длительности полива. Такой проект я уже сделал, все довольны.
Достоинство дистанционной системы управления поливом:
Из-за жары не пропадает наш любимый , экологически чистый урожай.
А любовь это — очень серьезно.
Недостатки:
1. Для нормальной работы такой системы нужна приличная поливочная инфраструктура. Как минимум, высокое и стабильное давление воды в системе. Если такого нет, то всё не так радужно. Впрочем, вариант капельного, или прикорневого полива, возможно, снизит уровень требования высокого и стабильного давления, хотя и здесь — куча нюансов.
Также нужна соответствующая нетривиальная сеть надежных, не засоряемых поливалок.
2. Датчики влажности почвы для такой системы я уже разработал, собрал и отъюстировал (не для всех систем управления).
3. Нужен будет довольно частый контроль и профилактика водяной подсистемы полива, т.к. всего лишь один отказ — и весь урожай может пропасть.
4. Для каждого растения есть свои оптимальные, как влажность, так и частота полива. И что, ставим несколько датчиков и несколько инфраструктурный водяных подсистем.
5. Ну, и, надеюсь, все знают, что холодной водой лучше не поливать.
6. У меня в таких поливочных в шлангах накапливаются какие-то зеленые пленочки — растения, которые засоряют мне переходники полива. Это связано с тем, что часть шланга у меня полупрозрачна. Там где шланг абсолютно не прозрачен — ничего не накапливается.
7. Зимой без полного слива воды из поливочной системы она может выйти из строя из-за замерзания воды.
Источник
Комплект «Умный полив» Sapsan САД-3 в теплице и на огороде по GSM
Данный комплект применяется для автоматизации полива по расписанию или дистанционного управления поливом, посредством смс-команды с телефона пользователя или с использованием датчика влажности почвы. Широкий функционал управления позволяет вам не беспокоиться о поливе своего участка, независимо от того, где вы находитесь.
Комплект позволяет управлять поливом с помощью:
- SMS команды с вашего телефона;
- срабатывания датчика влажности;
- запрограммированного режима полива в сигнализации Termo-box;
Для начала вам необходимо соединить элементы комплекта согласно приведенной схеме подключения устройств и подключить поливной насос в розетку S-40А и к поливной системе или шлангу.
Затем подключить датчик влажности почвы с GSM сигнализацией и настроить его, согласно инструкции к сигнализации.
Варианты работы комплекта:
При помощи датчика влажности почвы. Если степень влажности почвы понижается относительно указанного уровня, система запускается автоматически.
Когда влажность достигнет необходимого уровня, датчик снова передаст команду, но уже об отключении. Вы можете подключить до 4-х датчиков, каждый из которых можно настроить в индивидуальном порядке.
При помощи SMS команды. С мобильного устройства посылается команда для включения. Широкий выбор настроек позволяет устанавливать включение на ограниченное время, в реальном режиме и так далее.
По расписанию GSM сигнализации. При определенных настройках сигнализации Termo-box, включение и отключение будет осуществляться с помощью запрограммированных промежутков времени, благодаря расписанию. Этот способ работает независимо от датчиков влажности и регулируется через настройки сигнализации.
Необходимо учитывать, что пользователь должен самостоятельно регулировать пороги на влажность и временные промежутки.
При необходимости раздельного управления разными электроприборами, контроллер поддерживает подключение до 4 управляемых розеток.

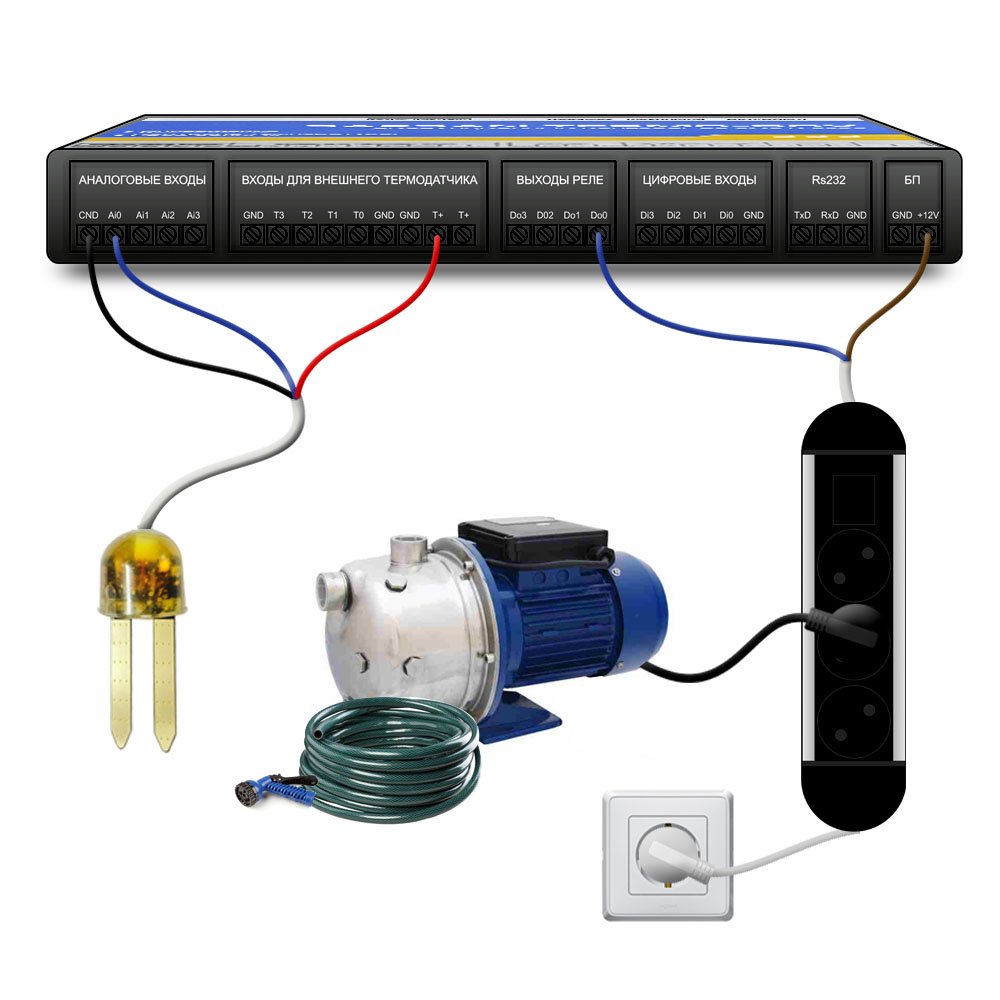

Для осуществления управления поливом , нужно подключить Датчик влажности почвы к GSM сигнализации и настроить ее согласно инструкции, далее подключить к ней Управляемую трехгнездовую розетку как указано на схеме:
Далее подключить насос и шланги.
Организацию управления поливом можно осуществлять в трех режимах.
1. По датчику влажности почвы. Как только степень влажности почвы становится ниже установленного Вами в контроллере GSM сигнализации порога следует команда на включение управляемой розетки.
После возвращения влажности почвы в необходимые пределы, GSM контроллер отключит розетку. В случае необходимости немедленного прекращения полива, его можно отключить SMS командой.
2. По SMS команде. Со своего мобильного телефона Вы отправляете команду на включение управляемой розетки. Включение может проводиться на определенное время, которое Вы задаете сами, или на постоянное время до поступления отключающей SMS команды.
Другой вариант включения по SMS: Можно включить розетку по SMS команде, а выключение произойдет по сигналу от датчика влажности почвы.
3. По таймеру. При соответствующих настройках GSM сигнализации Termmo-box включение и отключение управляемой розетки будет происходить по запрограммированным временным промежуткам . В этом случае полив будет происходить не зависимо от датчика влажности почвы. Но можно отключить и СМС командой.
Программирование порогов влажности и временных промежутков производится пользователем самостоятельно.
Один GSM контроллер Termo-box поддерживает подключение до 4 датчиков влажности почвы, с возможностью настройки разных порогов влажности по каждому датчику.
В случае необходимости раздельного управления разными электроприборами, контроллер поддерживает подключение до 4 управляемых розеток.
| Журнал событий | 1000 записей температуры |
| Номеров SMS-оповещения | 10 |
| Отдельный выход для сирены | Нет |
| Перечень пунктов отчета | Настраеваемый |
| Отчет о состоянии ежедн. | Да |
| Отчет о состоянии по запросу | Да |
| Отчет о состоянии по таймеру | Да |
| Удаленный просмотр камеры | Нет |
| Отправка на телефон | SMS |
| Подкл. IP камеры с тревож.входом | Да |
| Работа со Smart датчиками | Нет |
| Отправка на e-mail | Нет |
| Раздача Wi-Fi для камер | Нет |
| Встроенный АКБ | Да |
| Термодатчиков в компл. | 2 |
| Встроенный термодатчик | Нет |
| Контроль | Температуры, влажности, отключения 220 V, электроприборов |
| Для охраны | Теплицы |
| Управление (реле/ОК) | 4 |
| Прослушивание | Да |
| Подключение светодиода «Дом на охране» | Да |
| Выносной термодатчик DS18B20 | 4 |
| Автопостановка по таймеру | Да |
| Задержка тревоги | Да, настраиваемая |
| Задержка постановки на охрану | Да, настраиваемая |
| Частичная охрана | Нет |
| Функция тревожной кнопки | Нет |
| Автономная работа | До 10 ч |
| Число проводных зон | 4 |
| Число беспроводных датчиков | 1 |
| Дополнительно радиодатчиков | Нет |
| Номеров оповещения | 10 |
| Максим. проводных датчиков | До 40 шт. |
| Питание провод. датчиков от контроллера | Да |
| Данные о температуре от | Датчика в комплекте |
| Измеряемые температуры | -55. +125°С |
| Оповещение о тревоге | Телефон (звонок/sms) |
| Подключ. микрофона | Да |
| На охрану через брелок | Нет |
| Подкл. доп. антенны | Да |
| Фото/Видео | Через доп. опцию |
| Номеров дозвона | 10 |
| Программирование через | ПК, SMS |
| Двусторонняя связь | Да |
| Связь с датчиками | Проводная |
| Дисплей | Нет |
| Мин. рабочая температура | -40°С |
| Макс. рабочая температура | +50°С |
| Зоны измерения (I, U, др) | 4 |
| Возможности | |
| Постановка на охрану | SMS, Звонок, Таймер, Проводная зона №1 |
| Контроль температуры | Да |
| Голосовое меню | Нет |
| Основные | |
| Протокол | GSM |
| Габариты и вес | |
| Вес | 1.5 кг |
GSM сигнализация Sapsan Termo box
Розетка управления эл. приборами для GSM сигнализаций S-40А
Датчик влажности почвы SDVP1 (15м)
